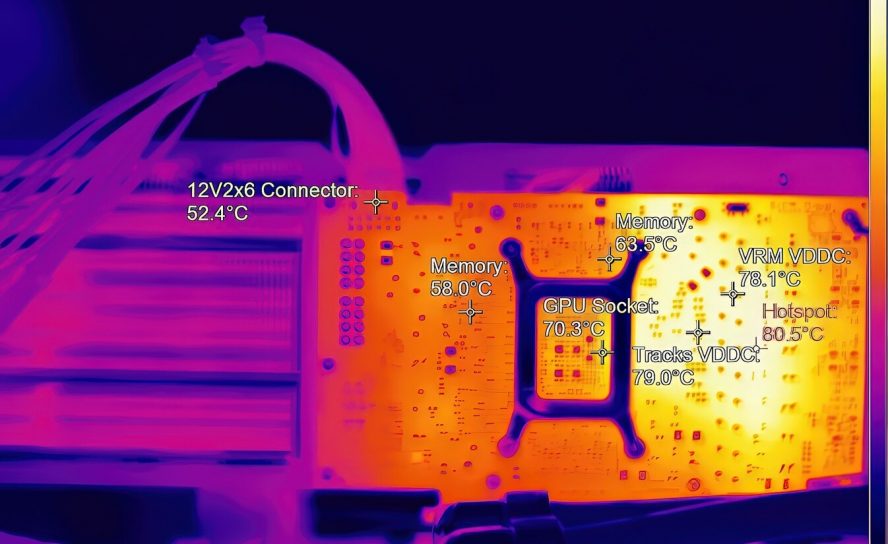

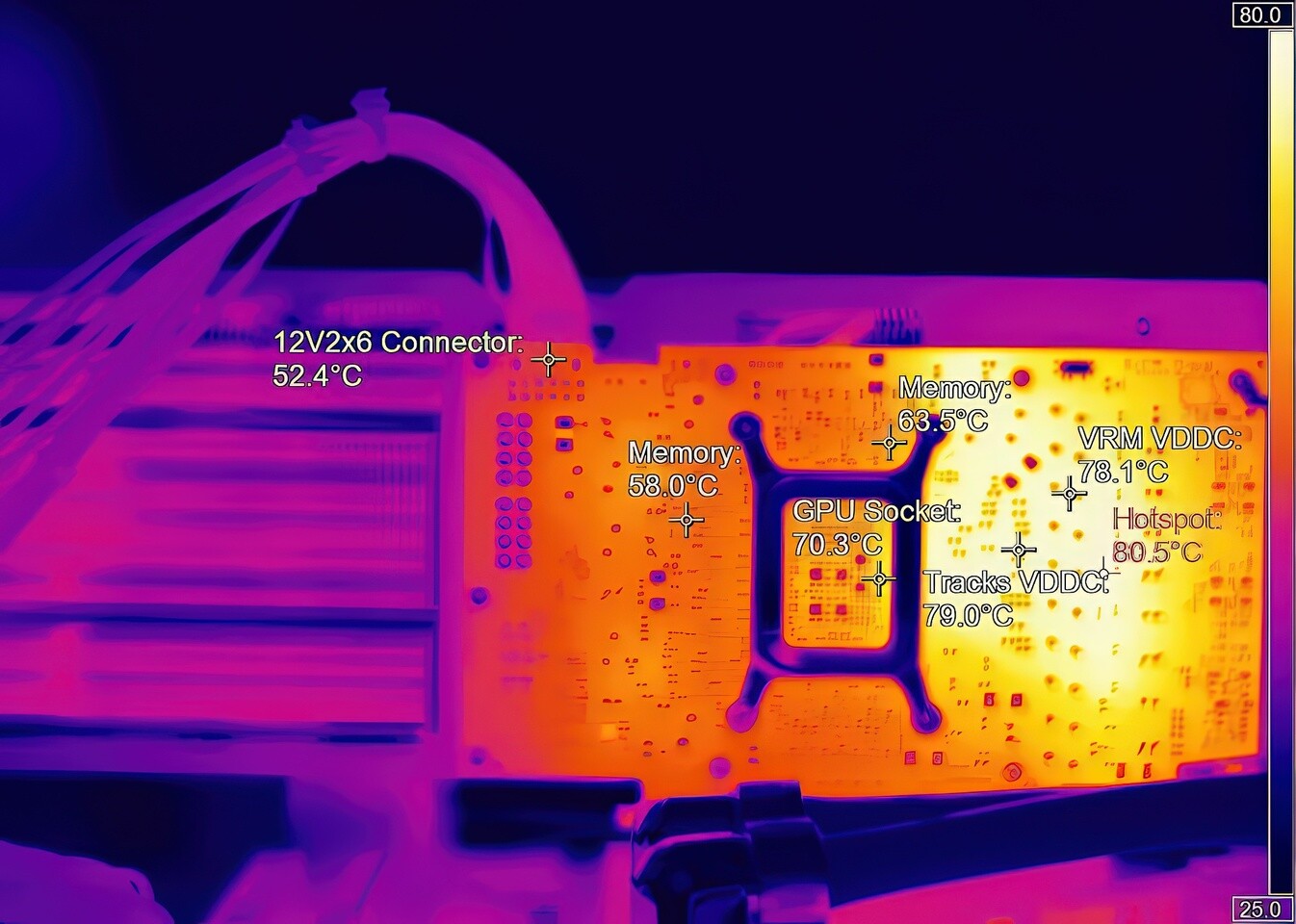

Независимые тесты и тепловой анализ новых видеокарт NVIDIA GeForce RTX 50-й серии, проведенные Igor’s Lab, выявили неожиданные “горячие точки” на обратной стороне печатных плат. Речь идет о моделях RTX 5080, 5070 Ti и 5060 Ti от партнерских производителей. Инфракрасные измерения показали, что в зоне питания температура превышает 100°C при нагрузке, хотя сам графический процессор остается ниже 80°C. Проблема связана не с чипами, а с конструкцией платы – тепло концентрируется в тонких медных слоях и переходных отверстиях (via). Производители карт, включая Palit, PNY и MSI, столкнулись с аналогичной ситуацией, поскольку следуют эталонному дизайну NVIDIA.
Согласно отчету, корень проблемы кроется в раздельной работе инженеров, проектирующих платы и системы охлаждения. Техническое руководство NVIDIA по тепловому дизайну содержит детальные расчеты тепловыделения для GPU, памяти, цепей питания и других компонентов, но предполагает идеальные условия охлаждения, недостижимые в реальных ПК. Многослойные платы пропускают большие токи через тонкие (35-70 мкм) медные слои, которые соединяются плотными группами переходных отверстий под модулями питания. Без специальных тепловых мостов или усиленных переходов эти зоны становятся “узкими местами”, а стандартная система охлаждения с задней пластиной и тепловыми трубками не успевает отводить тепло.
Аналогичные проблемы наблюдались и в предыдущем поколении – тесты прототипов на архитектуре Ada показали нагрев зон питания до 70°C при температуре GPU около 60°C. В руководствах NVIDIA эти моменты не были выделены особо, поэтому партнеры не добавляли дополнительных мер охлаждения. Решение оказалось простым: по данным Igor’s Lab, установка тонкой термопрокладки или теплопроводящей пасты между проблемной зоной и задней пластиной снижает температуру модулей питания на 8-12°C при той же нагрузке.
