Известный оверклокер Der8auer обнаружил уникальный способ повысить лимит энергопотребления на видеокарте ASUS ROG Matrix RTX 5090, который находится между обычным программным модом BIOS и экстремальными аппаратными «шунтами». Метод использует особенности конструкции разъема BTF (Back-to-the-Future), которым оснащена эта карта.
ROG Matrix RTX 5090 имеет два способа подключения питания: стандартный разъем 12V-2×6 на верхней грани и съемный BTF-коннектор («золотой палец») для материнских плат ASUS BTF со слотом питания вдоль PEG x16. Съемный BTF-коннектор предназначен для использования карты в обычных системах.
Обход лимита 600 Вт

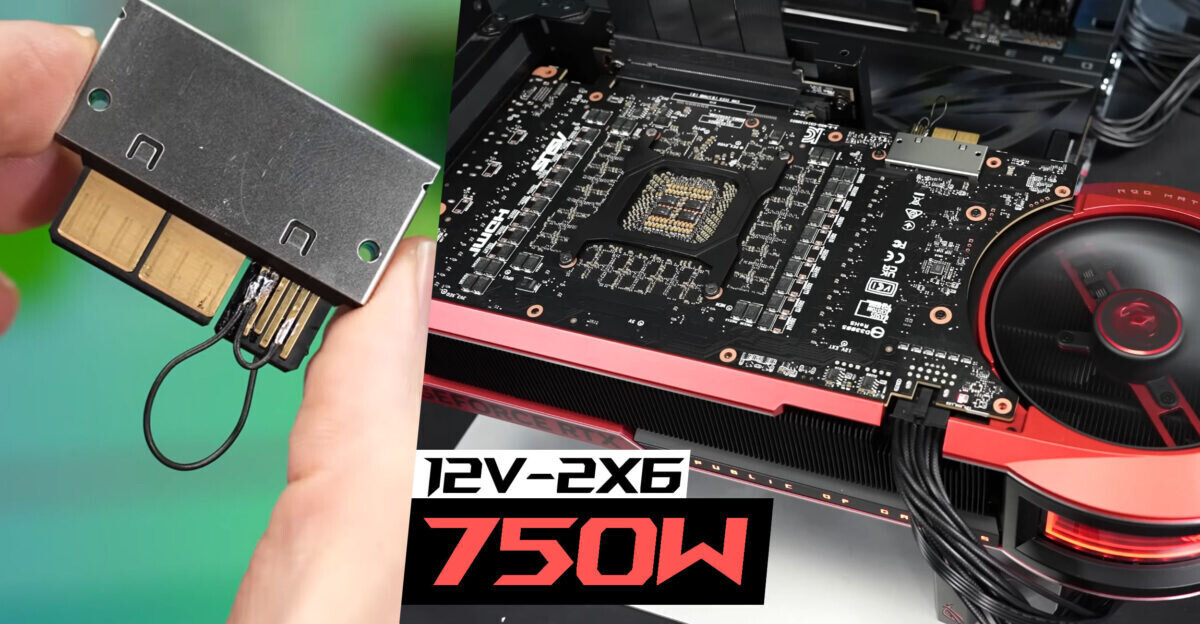

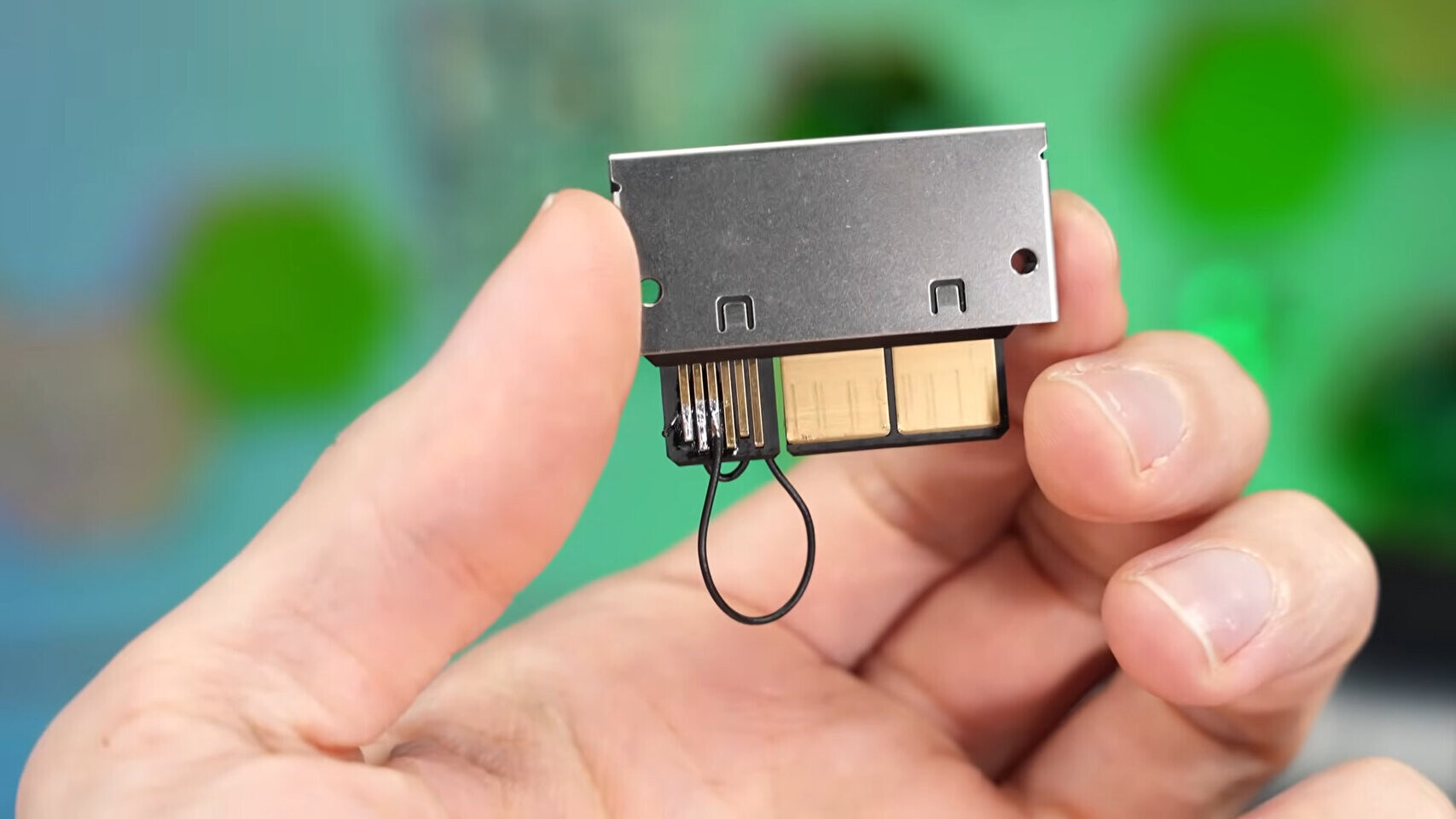

Der8auer выяснил, что, замыкая несколько чувствительных контактов (sense pins) на съемном BTF-коннекторе, когда карта питается от стандартного 12V-2×6, можно повысить лимит энергопотребления, поступающего через этот разъем, до 750 Вт. Это значительное увеличение на 150 Вт по сравнению с его непрерывным проектным лимитом в 600 Вт.

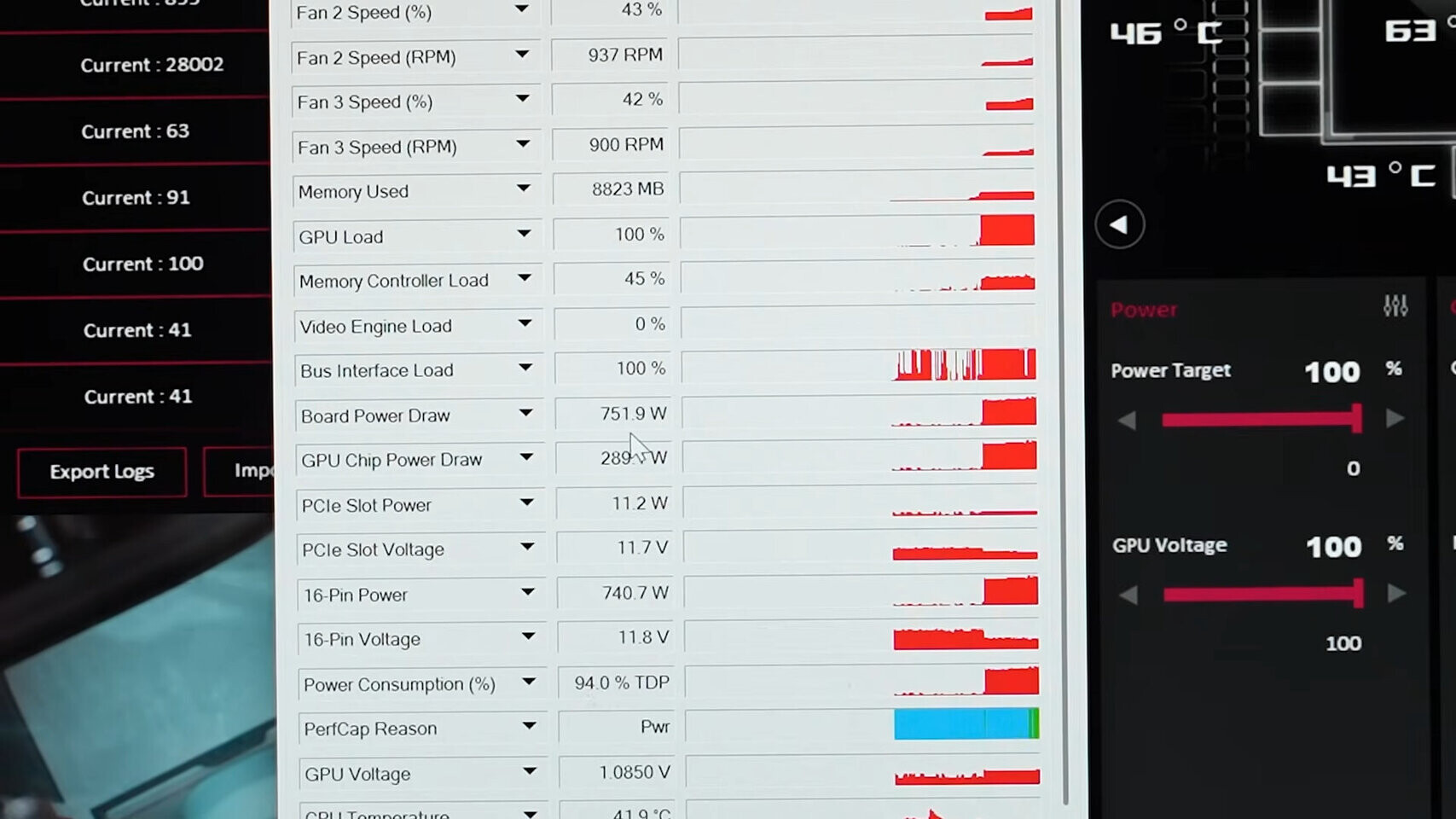

Полученные 750 Вт не являются кратковременным пиковым «выбросом» (excursion), а, наоборот, представляют собой более длительный период непрерывного потребления мощности выше 600 Вт.
Ограничения и меры предосторожности
Для применения этого метода требуются определенные условия:
- Блок питания: Необходим мощный БП с высоким выходным током по линии +12 В, подключенным к разъему 12V-2×6.
- Кабель-райзер: Поскольку модифицируется BTF-коннектор, сама видеокарта не может быть установлена непосредственно в слот PCIe x16; потребуется кабель-райзер с поддержкой PCIe Gen 5.
- Долговечность: Необходим исключительно надежный разъем и кабель питания.
Пока неизвестно, работает ли данная модификация с другими BTF-версиями ASUS RTX 5090 (например, ROG Astral RTX 5090 BTF), но этот трюк, безусловно, открывает новые возможности для экстремального разгона, хотя и с полным аннулированием гарантии и высоким риском.
