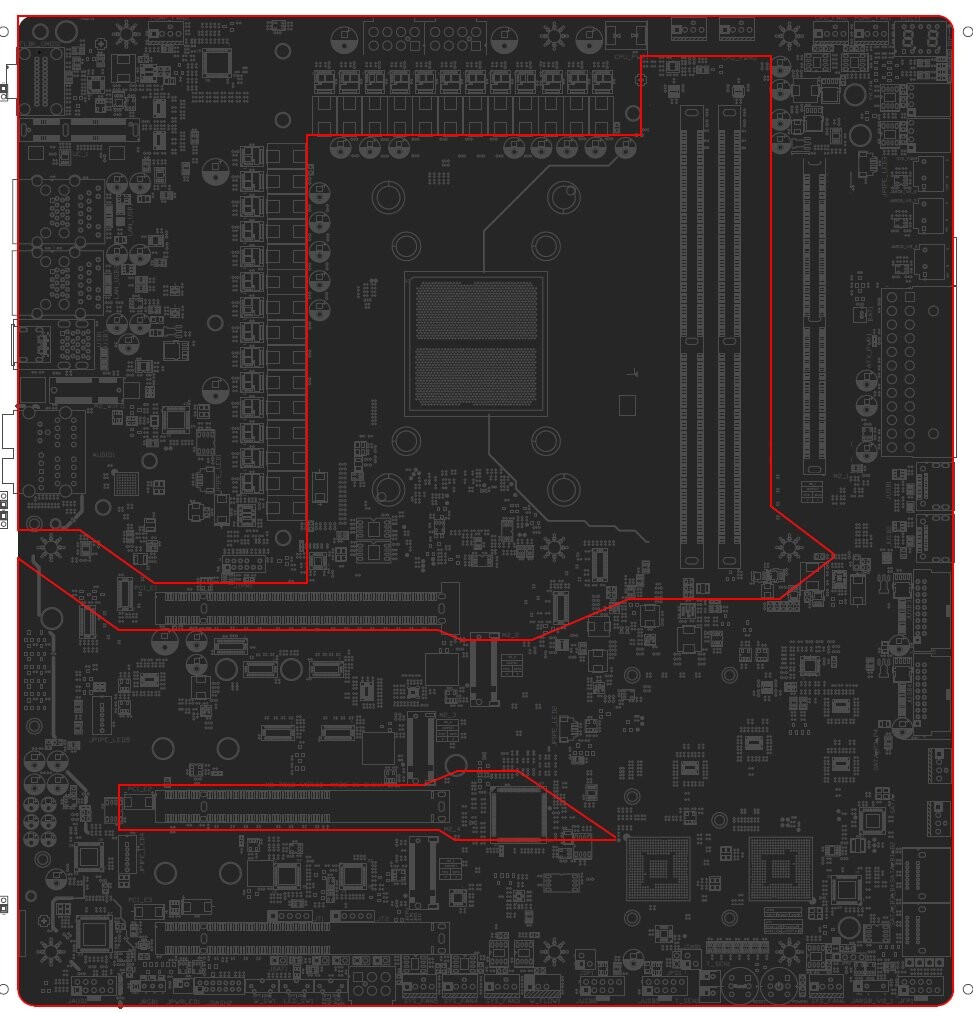

В сеть просочилась возможная схема разводки материнской платы ASUS ROG Crosshair X670E APEX. То, что это APEX понятно сразу, перед нами схема памяти 1DPC (один модуль DIMM на канал). До этого все материнские платы семейства APEX обладали только двумя слотами для памяти, что обеспечивало ей лучший разгонный потенциал.
Что же касается представленных изображений, то на них можно выделить несколько особенностей. Плата питается от комбинации 24-контактного разъема ATX, двух 8-контактных разъемов EPS и 6-контактного разъема PCIe. Также в глаза бросается гигантский 26-фазный VRM процессора. На плате разъемы питания и встроенные кнопки расположены параллельно PCB.
Сокет AMD AM5 подключается к двум слотам DIMM DDR5 и слоту PCI-Express 5.0 x16. При необходимости 16 лний могут делиться со вторым слотом. Третий слот имеет 8 линий и подключен к чипсету X670E. На борту есть три порта M.2, которые, скорее всего, будут иметь интерфейс Gen 4 x4. Основные слоты М.2 Gen 5 расположены на прилагаемой дочерней плате ROG DIMM.2, которая вставляется в собственный слот рядом со слотами DIMM.
