Обзор материнской платы ROG Crosshair X870E Hero

Обзор материнской платы ROG Crosshair X870E Hero

Сегодня мы начинаем основной обзор чипсета AMD X870, включая материнские платы, использующие вторую волну чипсетов на сокете AM5. Эти платы, конечно же, поддерживают процессоры Ryzen 7000 и пока что не слишком удачную серию Ryzen 9000. Однако, скорее всего, они заинтересуют прежде всего тех, кто ещё не обновился на платформу AM5, а не тех, кто уже сделал этот шаг. Как и обычно при запуске новой серии чипсетов, к нам поступает множество новых материнских плат, и сегодня мы проведем обзор ASUS ROG Crosshair X870E Hero.

Изменений в X870 по сравнению с X670 не так уж много. Основные новшества заключаются в увеличенной пропускной способности I/O и расширенной поддержке PCIe Gen 5. С X870 на платах стандартизированы порты USB4 с передачей данных на скорости до 40 Гбит/c, а количество линий PCIe Gen 5 увеличилось с восьми на X670 до 24 на X870. Кроме того, большинство моделей теперь поддерживают Wi-Fi 7 вместо Wi-Fi 6E. Тем не менее, кроме Wi-Fi и увеличенной поддержки USB4, версии “Extreme” для обоих чипсетов — X670E и X870E — практически идентичны по своим основным характеристикам. Поэтому основные преимущества для потенциальных обновлений будут зависеть от конкретных особенностей плат.

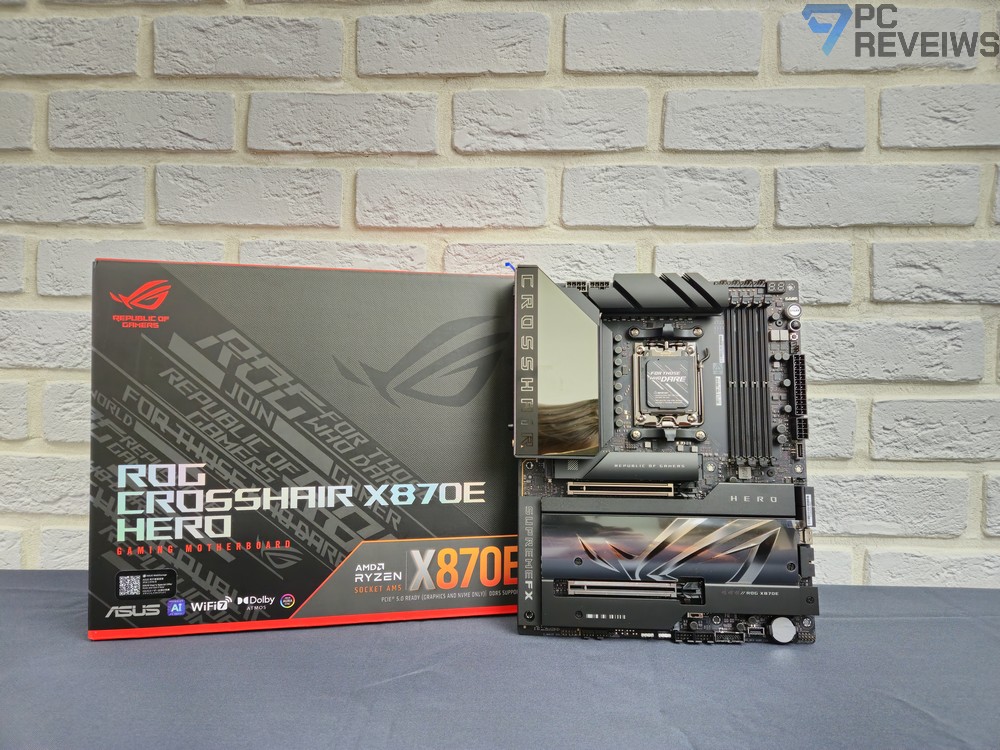

Материнская плата ASUS ROG Crosshair X870E Hero выглядит просто потрясающе/ Она оснащена мощными радиаторами для системы питания и M.2 SSD, а также новой подсветкой Polymo Lighting II RGB на верхней части I/O щита — безусловно, это выдающаяся визуальная деталь платы. Как и другие производители в этом раунде, ASUS усовершенствовала свои механизмы безинструментального монтажа, чтобы сделать их более универсальными и удобными в использовании.

Конечно, эта материнская плата, как и все платы на базе 800 и 600 серии, будет поддерживать новые модели Ryzen 9000 X3D Zen 5 с 3D V-Cache, когда они поступят в продажу. Независимо от того, выберете ли вы текущий Ryzen 9000 или процессор Ryzen 7000 на базе Zen 4, ROG Crosshair X870E Hero с 18+2+2 фазами питания и, судя по всему, достаточным охлаждением, явно разработана для работы с нагрузками от 12 до 16 ядер, а также для длительных игровых сессий.

Особенности материнской платы ROG Crosshair X870E Hero

● Подходит для компьютеров стандарта «Advanced AI PC»: производительность и функциональность, необходимые для требовательных ИИ-приложений
● Разъем AM5: для десктопных процессоров AMD Ryzen серий 9000, 8000 и 7000
● Интеллектуальные технологии разгона, охлаждения, сетевого подключения: эксклюзивное программное обеспечение облегчает настройку и помогает оптимизировать работу компьютера
● Технологии разгона ROG: функции Dynamic OC Switcher и Core Flex, асинхронный тактовый генератор, оптимизация технологии PBO
● Мощная система питания: 18 (110 А) + 2 (110 А) + 2 силовых модуля, разъемы питания ProCool II, сплавные дроссели Microfine, металлические конденсаторы
● Оптимизированное охлаждение: массивные радиаторы системы питания объединены с кожухом интерфейсной панели, соединены между собой L-образной тепловой трубкой и используют термопрокладки с высокой теплопроводностью
● Интерфейс M.2 для передовых накопителей: три слота с режимом PCIe 5.0 и два слота с режимом PCIe 4.0 – все с отличным охлаждением
● Множество интерфейсов: два порта USB4 Type-C, два фронтальных разъема USB Type-C (20 Гбит/с, один совместим с утилитой USB Wattage Watcher и поддерживает усиленное до 60 Вт электропитание Quick Charge 4+), восемь портов USB 10 Гбит/с, разъем SlimSAS (PCIe 4.0 x4), два слота PCIe 5.0 x16 с защитой SafeSlot, порт HDMI
● Высокоскоростные сетевые контроллеры: Wi-Fi 7 (с антенной ASUS WiFi Q-Antenna), 2.5G Ethernet (Intel) и 5G Ethernet (Realtek)
● Для энтузиастов: кнопка Q-Release Slim для слота PCIe, слоты M.2 с защелками Q-Latch, Q-Release и Q-Slide, антенна Q-Antenna, интерфейс Q-Dashboard, индикаторы Q-Code и Q-LED, кнопки FlexKey, Start, BIOS FlashBack и Clear CMOS, предустановленная корпусная заглушка
● Великолепный звук: аудиокодек ROG SupremeFX ALC4082 и четверной цифроаналоговый преобразователь ESS ES9219 с поддержкой формата «32 бита / 384 кГц»
● Полноцветная подсветка Aura: иллюминация Polymo II на кожухе интерфейсной панели, три разъема для подключения адресуемой подсветки второго поколения, технология синхронизации Aura Sync
● Дополнительное программное обеспечение: ASUS DriverHub, Dolby Atmos, GlideX, HWiNFO, 1-годичная подписка на AIDA64 Extreme, удобный интерфейс UEFI BIOS

А другие новинки?

Ассортимент компании ASUS с выходом нового чипсета, конечно же, пополнился не только новенькой материнской платой ROG Crosshair X870E Hero, но и другими моделями. Например, ASUS Prime X870-P WIFI, которая предлагает не менее интересный набор возможностей:

● Подходит для компьютеров стандарта «Advanced AI PC»: производительность и функциональность, необходимые для требовательных ИИ-приложений
● Разъем AM5: для десктопных процессоров AMD Ryzen серий 9000, 8000 и 7000
• Оптимизированная система питания: 14+2+1 силовой модуль DrMOS (80 А), 8-слойная печатная плата, разъемы ProCool, высококачественная элементная база
• Скоростные интерфейсы: Wi-Fi 7, слот PCIe 5.0 x16, слот M.2 (PCIe 5.0), 2.5G Ethernet (контроллер Realtek), порты USB-C (40 Гбит/с), фронтальный порт USB-C (10 Гбит/с), задние порты USB-A (10 Гбит/с)
• Полноценное охлаждение: большой радиатор системы питания, двойные радиаторы M.2, чипсетный радиатор, гибридные разъемы для вентиляторов и утилита Fan Xpert 4
• Для энтузиастов: предустановленная корпусная заглушка, антенна Q-Antenna, кнопка Q-Release для слота PCIe, слоты M.2 с защелками Q-Latch и радиаторами, удобное обновление прошивки (BIOS FlashBack), интерфейс Q-Dashboard, индикатор Q-LED Core
• Дополнительное программное обеспечение: ASUS DriverHub, ASUS GlideX, удобный интерфейс UEFI BIOS

В серии TUF Gaming явно заслуживает интереса материнская плата TUF Gaming X870-Plus WiFi:

● Подходит для компьютеров стандарта «Advanced AI PC»: производительность и функциональность, необходимые для требовательных ИИ-приложений
● Разъем AM5: для десктопных процессоров AMD Ryzen серий 9000, 8000 и 7000
• Оптимизированная система питания: 16+2+1 силовой модуль (80 А), 8-слойная печатная плата, разъемы ProCool, высококачественная элементная база
● Интеллектуальные технологии разгона, охлаждения, сетевого подключения: эксклюзивное программное обеспечение облегчает настройку и помогает оптимизировать работу компьютера
•Технологии разгона: функции Dynamic OC Switcher и Core Flex, оптимизация технологии PBO
• Интерфейс M.2 для передовых накопителей: два слота с режимом PCIe 5.0 и два слота с режимом PCIe 4.0 – с массивными радиаторами
• Скоростные интерфейсы: Wi-Fi 7, слот PCIe 5.0 x16, 2.5G Ethernet (контроллер Realtek), два порта USB4 (40 Гбит/с), фронтальный порт USB-C (20 Гбит/с, ускоренная подзарядка PD)
• Полноценное охлаждение: большой радиатор системы питания, радиаторы M.2, чипсетный радиатор, гибридные разъемы для вентиляторов и утилита Fan Xpert 4
• Для энтузиастов: кнопка Q-Release для слота PCIe, слоты M.2 с защелками Q-Latch, антенна Q-Antenna, кнопка обновления прошивки (BIOS FlashBack), индикатор Q-LED, предустановленная корпусная заглушка
• Дополнительное программное обеспечение: ASUS DriverHub, ASUS GlideX, удобный интерфейс UEFI BIOS

А в серии ROG имеется еще одна привлекательная материнка, которая особенно понравится любителям белоснежных сборок – ROG Strix X870-A Gmaing WiFi.

● Подходит для компьютеров стандарта «Advanced AI PC»: производительность и функциональность, необходимые для требовательных ИИ-приложений
● Разъем AM5: для десктопных процессоров AMD Ryzen серий 9000, 8000 и 7000
● Интеллектуальные технологии разгона, охлаждения, сетевого подключения: эксклюзивное программное обеспечение облегчает настройку и помогает оптимизировать работу компьютера
● Технологии разгона ROG: функции Dynamic OC Switcher и Core Flex, асинхронный тактовый генератор, оптимизация технологии PBO
● Мощная система питания: 16+2+2 силовых модуля (90 А), два разъема питания ProCool II, высококачественные дроссели и долговечные конденсаторы
● Оптимизированное охлаждение: массивные радиаторы системы питания объединены с кожухом интерфейсной панели и используют термопрокладки с высокой теплопроводностью
● Интерфейс M.2 для передовых накопителей: два слота с режимом PCIe 5.0 и два слота с режимом PCIe 4.0 – все с отличным охлаждением
● Множество интерфейсов: два порта USB4 Type-C, фронтальный разъем USB Type-C (20 Гбит/с), задний порт USB Type-C (10 Гбит/с, совместим с утилитой USB Wattage Watcher и поддерживает электропитание PD 3.0 до 30 Вт), пять дополнительных портов USB 10 Гбит/с, слоты PCIe 5.0 x16 с защитой SafeSlot, порт HDMI
● Высокоскоростные сетевые контроллеры: беспроводной Wi-Fi 7 и проводной 2.5G Ethernet (контроллер Intel)
● Для энтузиастов: кнопка Q-Release Slim для слота PCIe, слоты M.2 с защелками Q-Latch, Q-Release и Q-Slide, антенна Q-Antenna, интерфейс Q-Dashboard, индикаторы Q-Code и Q-LED, кнопки BIOS FlashBack и Clear CMOS, предустановленная корпусная заглушка
● Высококачественная аудиосистема ROG SupremeFX: кодек ALC4080 с усилителем Savitech SV3H712, поддержка аудиотехнологии Dolby Atmos
● Полноцветная подсветка Aura: встроенная подсветка, разъемы для подключения внешней, технология синхронизации Aura Sync
● Дополнительное программное обеспечение: ASUS DriverHub, ASUS GlideX, HWiNFO, Norton 360 for Gamers (60-дневная пробная версия), 60-дневная пробная подписка на AIDA64 Extreme, удобный интерфейс UEFI BIOS

Но, давайте вернемся к ROG Crosshair X870E Hero.

Технические характеристики

Поддержка процессоровСокет AMD AM5 Ryzen 7000, 9000
VRMМощность процессора: 18 + 2 + 2 фазы
iGPU Питание: 1 фаза
ЧипсетAMD X870E
Встроенная графикаПоддерживается
1x HDMI,
2x DisplayPort через USB-C
Оперативная память4x DIMM, поддержка до 192 ГБ
2x одноранговой DDR5-8600 (OC)
БИОС2x 256 Мбайт AMI UEFI
Слоты расширения2 слота PCIe Gen 5 x16 (x16/x0) или (x8/x8)
Накопители4 порта SATA 6 Гбит/с
, 3 порта M.2 (PCIe Gen 5 x4),
2 порта M.2 (PCIe Gen 4 x4),
1 разъем Slim SAS
Сеть1x Intel i226-V 2.5 Гбит/с Ethernet
1x Realtek 5 Гбит/с Ethernet
1x MediaTek Wi-Fi 7 MT7927
ИнтерфейсыКнопка BIOS FlashBack
Кнопка очистки CMOS
1x 2,5 Гбит/с Ethernet
1x 5 Гбит/с Ethernet
1x порт HDMI
2x USB4 40 Гбит/с (Type-C)
6x USB 3.2 Gen 2 10 Гбит/с (Type-A)
2x USB 3.2 Gen 2 10 Гбит/с (Type-C)
2x USB 3.2 Gen 2 10 Гбит/с (Type-A)
2x разъем для антенны Wi-Fi
2x аудиоразъем
1x оптический порт S/PDIF
Аудио1x Кодек ROG SupremeFX Realtek ALC4082
Вентиляторы8x 4-контактный
РазмерыФорм-фактор
ATX, 30,5 x 24,4 см

Упаковка и комплектация

С материнскими платами в этом ценовом сегменте, как правило, накопляется немало аксессуаров, многие из которых могут оказаться полезными или хотя бы создают ощущение, что вы получаете соотношение цена-качество. Однако в наборе нет карты расширения PCIe M.2, которая была основным аксессуаром предыдущей модели. Это вполне логичное решение, поскольку плата теперь имеет больше портов M.2, совместимых с PCIe Gen 5, и, надеемся, достаточно радиаторов для их охлаждения. Большинство обновлений аксессуаров, похоже, сосредоточены непосредственно на самой плате.

Что вы получите в комплекте, так это ряд адаптеров для установки M.2 модулей без инструментов (M.2 Q-Slide и т.д.), которые подходят для модулей, не соответствующих стандартному форм-фактору 2280. Также имеется антенна Q-Antenna (быстрое подключение) для Wi-Fi, USB-флешка с предустановленными драйверами, открывалка для бутылок и стандартные аксессуары, такие как SATA-кабели. Дополнительные функции на самой плате — это, безусловно, положительный момент, но нельзя не ощущать разочарование из-за отсутствия более интересных аксессуаров в коробке, хотя, возможно, это немного детский взгляд.

Полный список аксессуаров включает в себя:
– 1x Руководство по быстрому старту
– 1x Антенна
– 4x SATA-кабеля
– 1x USB-флешка (драйвера, руководство)
– 3x Адаптера M.2 Q-Slide/Q-Release
– Открывалка для бутылок.

Внешний вид и устройство

Материнская плата ASUS ROG Crosshair X870E Hero действительно старается выделиться на фоне конкурентов — в первую очередь благодаря массивной подсветке Polymo Lighting II на верхней части I/O щита. Она управляется через программное обеспечение, но сразу после установки имеет эффект анимации, который движется слева направо, эффективно имитируя работу настоящего дисплея. На печатной плате расположены три 3-pin 5 В/5 А ARGB разъема: два в нижней части и один над кнопкой питания. Радиаторы для M.2 модулей довольно крупные, особенно в южной части платы, чтобы охватить пять разъемов M.2, три из которых совместимы с PCIe Gen 5.

Задняя панель плотно закрывает всю тыльную сторону печатной платы, кроме большого выреза вокруг области сокета процессора. Это должно обеспечить дополнительную поддержку и предотвратить повреждения во время установки, когда компоненты легко могут задевать стойки материнской платы. Однако задняя панель также выступает в роли радиатора, так как прикреплена к печатной плате с помощью различных термопрокладок. Жаль, что она не будет видна, учитывая, что ASUS постаралась и добавила названия моделей, логотипы и другие узоры на эту панель.

Как и следовало ожидать, у вас есть стандартные инструменты для включения платы вне корпуса, включая LED-дисплей с кодами POST, кнопки питания и сброса, причем последняя по умолчанию назначена на черную кнопку FlexKey.

На плате расположены восемь 4-пиновых PWM разъемов, из которых все, кроме разъема для кастомного водяного охлаждения, обеспечивают мощность в 12 Вт. Как обычно, разъем для помпы AIO настроен на работу на полной мощности изначально, поэтому его лучше избегать при подключении вентиляторов корпуса, которые, как и разъемы для процессора, автоматически контролируются с помощью Q-Fan и подстраиваются под температуру процессора.

В комплекте нет дополнительных радиаторов для замены при использовании SSD с поддержкой PCIe Gen 5, которые подключаются в верхний слот под большим черным радиатором, а также в два слота под радиатором с логотипом ROG. На первый взгляд кажется, что эта бо́льшая часть отдельна от нижнего черного радиатора, но на самом деле это один огромный радиатор. Это не самое удобное решение для доступа к SSD, так как нижние слоты недоступны, если установлена видеокарта, и выравнивание такого большого радиатора с четырьмя маленькими винтами оказалось довольно сложным.

Тем не менее, мы не имеем претензий к новым возможностям безинструментального монтажа M.2: верхний радиатор устанавливается и снимается за считанные секунды, а сам SSD так же легко фиксируется с помощью новой системы M.2 Q-Release от ASUS — вы просто вставляете SSD на место, и фиксируете его, используя небольшой зажим. Мы не сомневаемся, что это добавило к стоимости, но, независимо от того, меняете ли вы SSD регулярно или установка будет однократной, этот процесс стал гораздо проще и менее хлопотным.

Для видеокарты нет физической кнопки для освобождения, и вместо этого ASUS предлагает Slim Q-Release для PCIe слота, который позволяет просто поднять видеокарту от конца слота PCI, разблокируя обычный зажим и устраняя необходимость в ручной разблокировке. Это обычно приводит к проблемам, таким как застревание карты, но в данном случае эта функция работает отлично, если видеокарта надежно установлена и закреплена. Эта функция важна, так как большой радиатор над слотом делает крайне трудным доступ к зажиму на слоте.

Нижняя сторона SSD также охлаждается в трех слотах PCIe Gen 5, и, поскольку они обратно совместимы с SSD PCIe Gen 4, определенно стоит использовать эти слоты для улучшенного охлаждения, даже если вы еще не готовы перейти на PCIe Gen 5. Верхний слот может показаться логичным местом для установки SSD PCIe Gen 5, и он также единственный, доступный при установленной видеокарте. Однако, как мы увидим позже в обзоре, он не охладил наш SSD так эффективно, как гораздо больший радиатор ниже. Мы удивлены, что ASUS не использовала более крупный радиатор здесь, ведь он намного меньше, чем у многих плат предыдущего поколения. Он, безусловно, внушительных размеров, но наш SSD немного перегревался во время стресс-теста. Об этом мы расскажем позже. Вы также можете адаптировать каждый слот для установки SSD меньшего или большего размера.

Справа на плате расположены две интересные функции, которые на первый взгляд легко упустить. В дополнение к четырем SATA-портам имеется порт PCIe Gen 4 x4 Slim SAS, который позволяет добавить дополнительное NVMe-хранилище. Хотя SAS обычно используется на высококлассных материнских платах и рабочих станциях, его наличие в данном случае может вызывать вопросы у большинства геймеров.

Во-вторых, помимо разъема Type-C в нижней части платы, привычное для подключения передней панели корпуса место теперь включает как сам разъем, так и 6-контактный разъем питания. Это обеспечивает поддержку Quick Charge 4+ и позволяет подводить дополнительное питание от блока питания до 60 Вт через порт передней панели корпуса. Это означает, что вы можете даже заряжать офисные ноутбуки или, возможно, ROG Ally X, что, безусловно, достаточно для зарядки большинства современных смартфонов.

На задней панели I/O представлено эффектное новое оформление, которое присутствует на многих премиум материнских платах X870. Здесь расположены четыре разъема Type-C, из которых два поддерживают скорость 40 Гбит/с благодаря контроллеру ASMedia ASM4242, а остальные два работают на 10 Гбит/с с USB 3.2 Gen 2. Также предусмотрено шесть дополнительных Type-A портов, все из которых имеют скорость 10 Гбит. За аудио отвечает звуковой кодек Realtek ALC4082 и QUAD DAC ESS ES9219 под брендом ROG SupremeFX. ASUS решила использовать два разъема 3.5 мм и оптический S/PDIF порт.

С процессорами Ryzen 7000 и новее, предлагающими интегрированную графику, мы ожидали увидеть какие-либо видеовыходы на материнских платах сокета AM5, даже для устранения неполадок с GPU. В данном случае это реализовано через порт HDMI 2.1, а порты USB4 также поддерживают вывод изображения. Порт 10 Gb LAN все еще остается роскошью на более высоких уровнях материнских плат, поэтому нам доступны скорости 2.5 Гбит и 5 Гбит благодаря контроллерам от Intel и Realtek, что не является значительным улучшением по сравнению с предыдущими поколениями.

На I/O панели также присутствуют кнопки для сброса CMOS и USB BIOS FlashBack, которые продолжают быть полезными при разгоне AMD Ryzen и настройках памяти, а также могут пригодиться в будущем, если вы купите плату с устаревшей версией BIOS, которая не поддерживает новые процессоры.

Заключение

Материнская плата ASUS ROG CROSSHAIR X870E HERO предлагает улучшенную поддержку разгона оперативной памяти, позволяя достигать частот свыше 8000 МГц. Это делает её более привлекательной по сравнению с решениями на базе чипсетов X670E, которые ограничены более низкими частотами, позволяя разгонять DDR5 до впечатляющих 8200 МГц и выше, обеспечивая пользователям максимальную гибкость и производительность, что особенно важно для требовательных пользователей и оверклокеров.

Благодаря усовершенствованной системе питания и оптимизированной архитектуре, ASUS ROG CROSSHAIR X870E HERO может работать с высокоскоростной памятью, минимизируя задержки и повышая производительность в ресурсоёмких приложениях и современных играх. Разгон DDR5 до 8200 МГц с таймингами 39-48-48-127 обеспечивает заметное улучшение в многозадачных нагрузках, где критична высокая пропускная способность.

X870E HERO также превосходит X670E по количеству поддерживаемых линий PCIe 5.0, достигая 24 линий. Это позволяет подключать больше высокоскоростных устройств, таких как SSD и современные видеокарты, предоставляя обширные возможности для апгрейда и увеличения производительности в будущем. Дополнительно плата оборудована современными интерфейсами, включая USB 4.0 и Wi-Fi 7, что является значительным шагом вперед по сравнению с Wi-Fi 6E и более ограниченными возможностями подключения на X670E. Таким образом, ASUS ROG CROSSHAIR X870E HERO представляет собой не только мощную платформу для разгона, но и универсальное решение для подключения всех современных устройств.

Способность платы стабильно поддерживать частоты свыше 8000 МГц и расширенные возможности PCIe 5.0 придают X870E значительное преимущество перед X670E, что делает её идеальным выбором для тех, кто стремится к максимальной производительности системы в условиях экстремального разгона.
