Ну что ж, вот мы и добрались до обзора следующего блока питания от компании FSP, который приехал к нам на тестирование. Напомним, что недавно мы уже тестировали одну из первых моделей компании FSP, которая начала активно продаваться на территории стран СНГ. Речь идёт о блоке питания серии VITA мощностью 750 Вт. Эта модель относится к доступной линейке блоков питания, получивших сертификат 80 PLUS Bronze. Сегодня же мы перейдём к модели более высокого ценового диапазона с сертификатом эффективности 80 PLUS Gold. Речь пойдёт о блоке питания FSP VITA GD 750W.
На первый взгляд может показаться, что эта модель практически ничем не отличается от более доступной, но на самом деле отличий между этими блоками питания довольно много. Поэтому давайте не будем ходить вокруг да около и сразу перейдём к обзору блока питания FSP VITA GD 750W.
Технические характеристики FSP VITA GD 750W
| Характеристика | Значение |
|---|---|
| Модель | FSP VITA-750GD |
| Номинальная мощность | 750 Вт |
| Форм-фактор | ATX12V V3.1 |
| Сертификат эффективности | 80 PLUS Gold |
| Заявленный КПД | ≥90% при типичной нагрузке |
| Входное напряжение | 100–240 В |
| Входной ток | 9,5–4 А |
| Частота входной сети | 50–60 Гц |
| Коррекция коэффициента мощности | Active PFC, ≥0,9 |
| Линия +3,3 В | 20 А |
| Линия +5 В | 20 А |
| Совместная нагрузка +3,3 В и +5 В | до 100 Вт |
| Линия +12 В | 62,5 А / 750 Вт |
| Линия −12 В | 0,3 А / 3,6 Вт |
| Линия +5VSB | 3 А / 15 Вт |
| Основная силовая линия | Одна линия +12 В |
| Формирование +3,3 В и +5 В | DC-DC-преобразователи |
| Поддержка стандарта PCIe | PCIe Gen 5.1 |
| Разъём для видеокарты | PCIe 12V-2×6 |
| Кабель PCIe 12V-2×6 | 1 кабель, 1 разъём, 650 мм |
| PCIe 6+2 pin | 2 кабеля, 4 разъёма |
| CPU | 1 кабель, 8-pin + 4+4-pin |
| ATX | 20+4 pin, 550 мм |
| SATA | 1 кабель, 4 разъёма |
| Molex/SATA | 1 кабель, 2×Molex + 2×SATA |
| Тип кабелей | Немодульные, плоские; PCIe 12V-2×6 — в оплётке |
| Вентилятор | 120 мм, HYB Bearing |
| Тип охлаждения | Активное, один вентилятор |
| Основной конденсатор | Японский, 105 °C |
| Защиты | OVP, OCP, OPP, OTP, SCP, UVP, SIP, NLO |
| Рабочая температура | до 40 °C |
| Размеры | 140 × 150 × 86 мм |
| Гарантия | 5 лет |
| Страница на сайте производителя | FSP VITA GD 750W |
Упаковка и комплектация
Блок питания поставляется в довольно компактной картонной упаковке с красивым принтом. Спереди сразу же можно увидеть сам блок питания, модель, соответствие стандартам ATX 3.1 и PCI Express 5.1, а также упоминание о пятилетней гарантии на данную модель и её энергоэффективности, превышающей 90%, что и соответствует требованиям сертификата 80 PLUS Gold.
На обратной стороне производитель привёл электрические характеристики, краткие указания о встроенных электрических защитах, сертификации и прочие технические моменты.

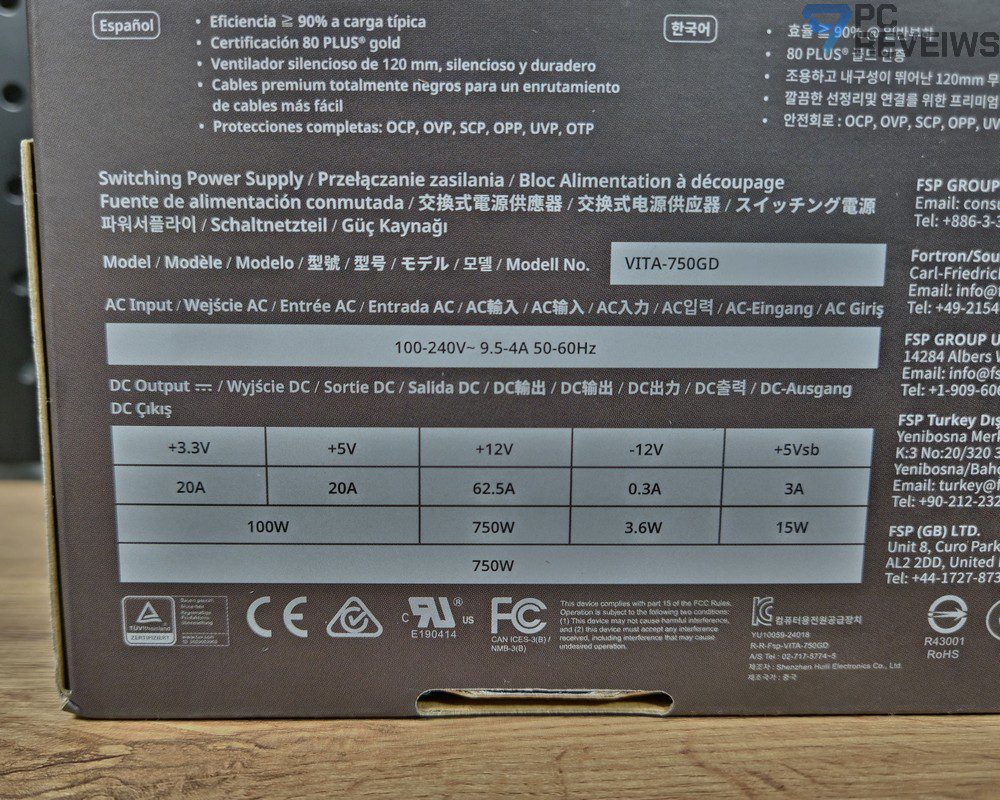

Теперь давайте более подробно взглянем на таблицу с электрическими характеристиками. А здесь мы видим, что вся номинальная мощность данного блока питания спокойно выдаётся им по 12 В линии, что соответствует максимальной нагрузке в 62,5 А. На линии 3,3 и 5 В приходится суммарная нагрузка до 100 Вт.
Однако не стоит думать, что это означает мощность блока питания в 850 Вт — на самом деле это не так. Максимальная мощность блока питания составляет 750 Вт, а указанные 100 Вт, приходящиеся на линии 3,3 и 5 В, формируются из 12 В линии с последующим понижением напряжения через DC-DC-преобразователи.
Кроме того, здесь мы видим линию дежурного питания +5VSB с максимальным током 3 А, что соответствует мощности до 15 Вт. В целом, если подытоживать цифры, то перед нами вполне стандартная картина для современного блока питания мощностью 750 Вт с сертификатом 80 PLUS Gold.
На одной из боковых сторон приведён подробный перечень имеющихся кабелей, а также количество разъёмов на них. Подробную таблицу приводим ниже.
| Тип кабеля | Длина | Количество коннекторов |
| MB 24 PIN | 550 мм | 1 |
| CPU 8 PIN | 600 мм | 1 |
| CPU 4+4 PIN | 600 + 155 мм | 1 |
| PCIe 6+2 PIN | 500 + 155 мм | 4 |
| PCIe 12V-2×6 | 650 мм | 1 |
| SATA | 500 + 155 + 155 + 155 мм | 6 |
| MOLEX | 500 + 155 + 155 + 155 мм | 2 |

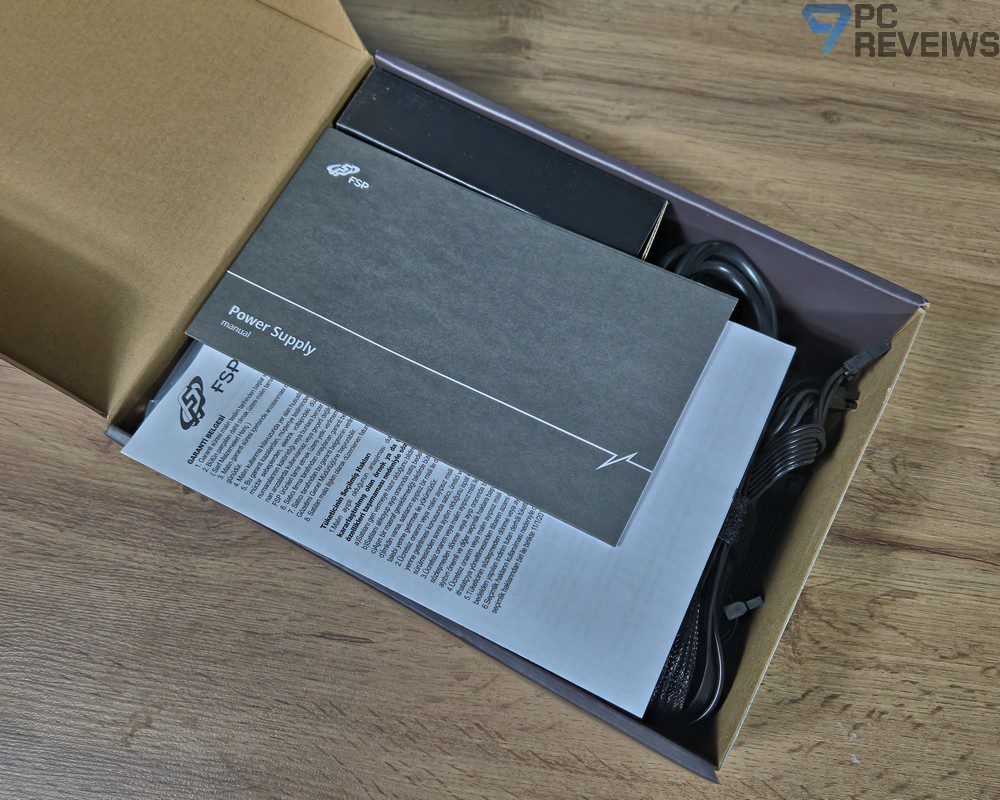

Открыв коробку, сразу же видим небольшую коллекцию аксессуаров, идущих в комплекте.

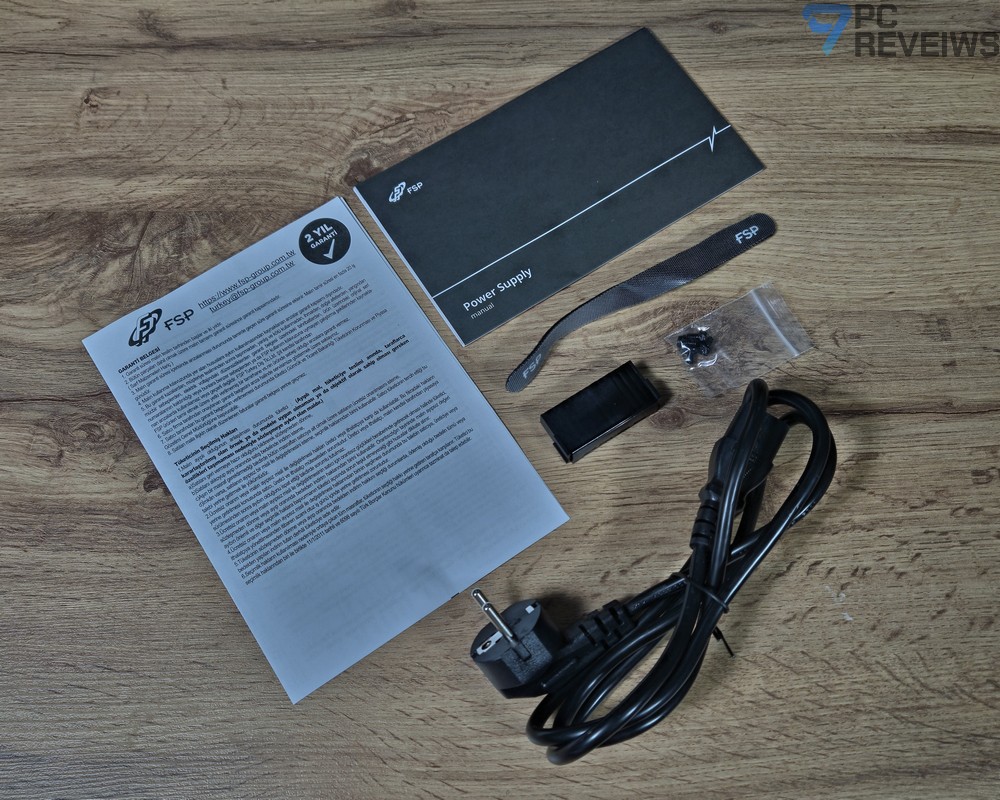

Комплект поставки блока питания FSP VITA GD 750W состоит из:
— инструкции по эксплуатации,
— гарантийного талона,
— кабеля для подключения к электросети,
— винтов для крепления в корпусе ПК,
— тканевых стяжек.
Так же производитель положил в комплект перемычку, которая может замыкать контакты на разъёме 24-pin ATX, что позволит запускать блок питания без компьютера и материнской платы. Очень полезная в хозяйстве вещь.
В целом можем сказать, что по сравнению с моделью с сертификатом Bronze здесь комплект поставки более богатый и дополнен аксессуарами в виде стяжек и перемычки.

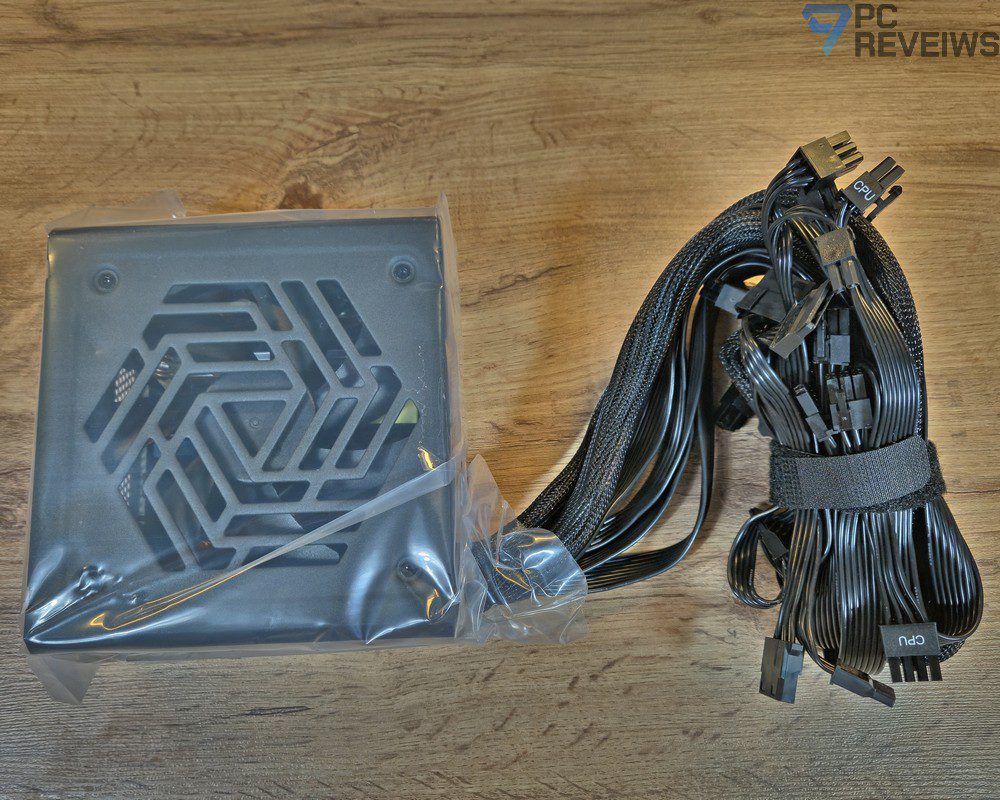

Сам блок питания упакован в антистатичный пакет из плотного целлофана, а кабели стянуты тканевой стяжкой.
Внешний вид

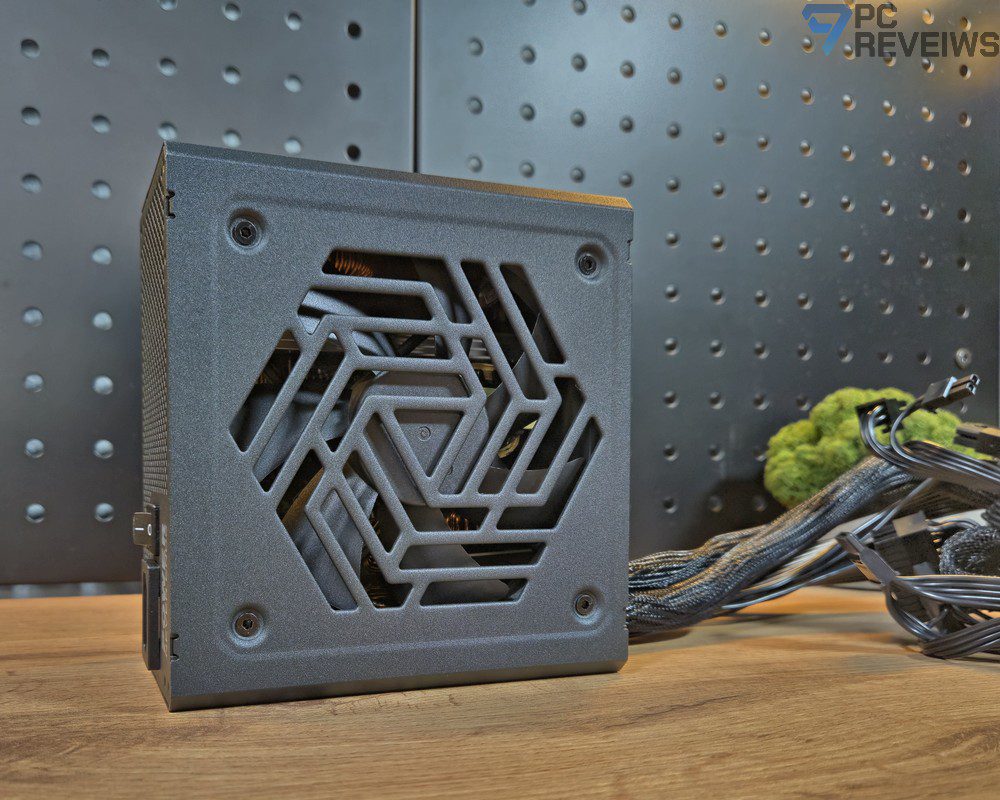

Ну что ж, а вот и сам блок питания FSP VITA GD 750W. Он выполнен в компактном корпусе размером 140 × 150 × 86 мм, окрашенном качественной порошковой краской графитового цвета. С первого взгляда в глаза бросается большая вентиляционная решётка на лицевой стороне корпуса, а также головки винтов под шестигранник, которыми корпус собран.
Как и предыдущая модель, рассмотренная нами ранее, блок питания FSP VITA GD 750W является немодульным: кабели, подключённые к нему, выведены с помощью одной большой толстой косы, и отключить какие-либо разъёмы возможности здесь нет.

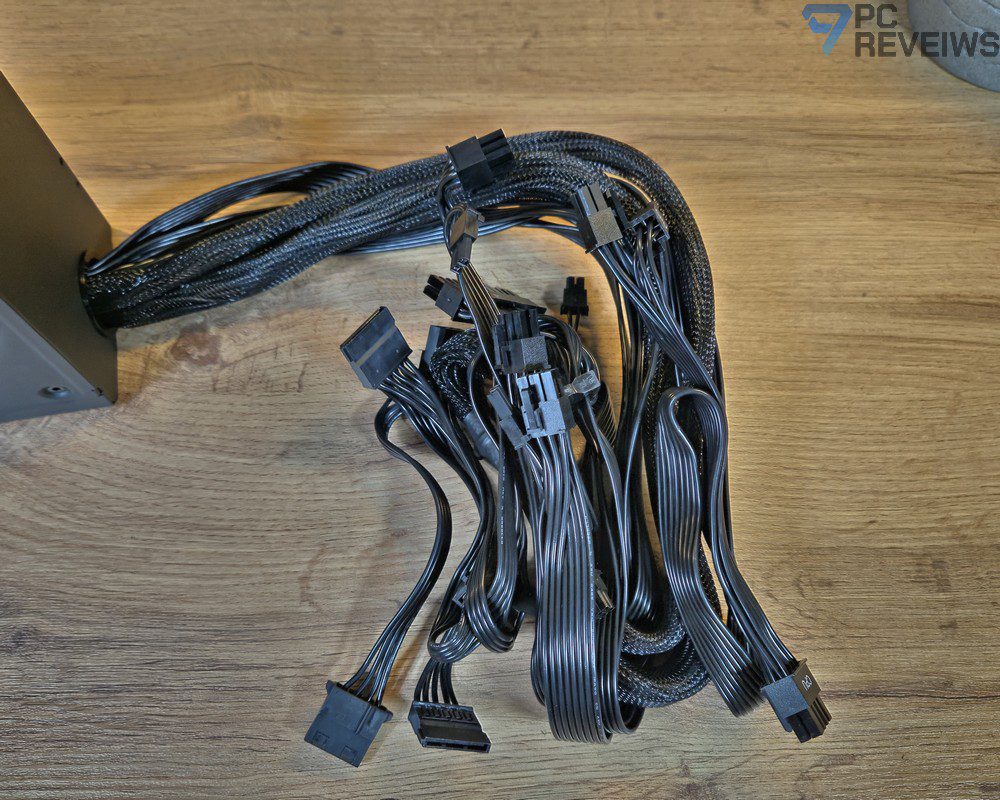

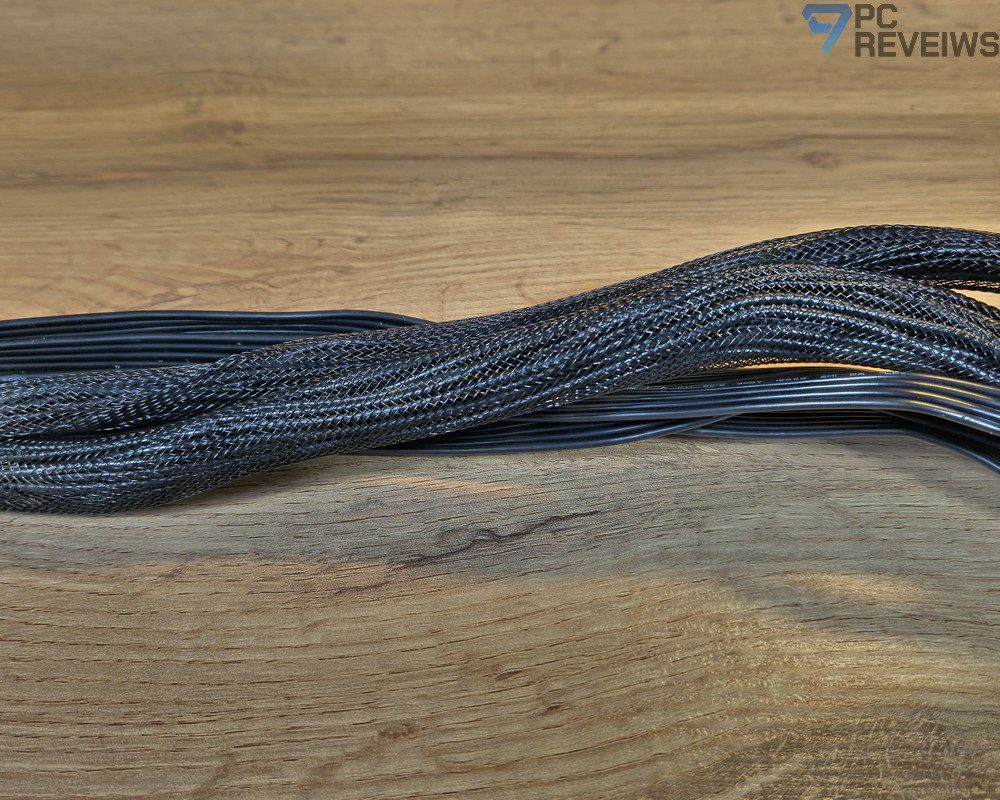

Часть кабелей облачена в тканевую оплётку, оставшиеся же, как правило периферийные, имеют обычное плоское исполнение с пластиковым изолирующим покрытием.
Длина кабелей очень приличная, что позволит использовать блок питания даже в просторных корпусах формата E-ATX.

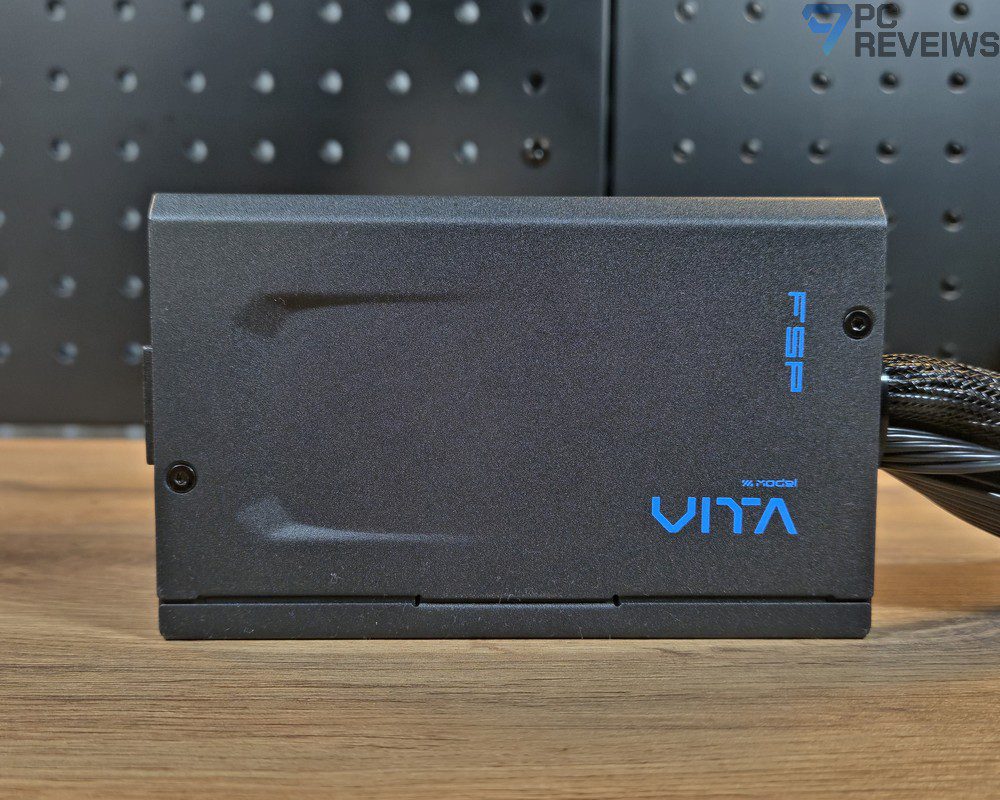

На боковых панелях традиционно присутствуют фирменный логотип FSP и название линейки VITA.

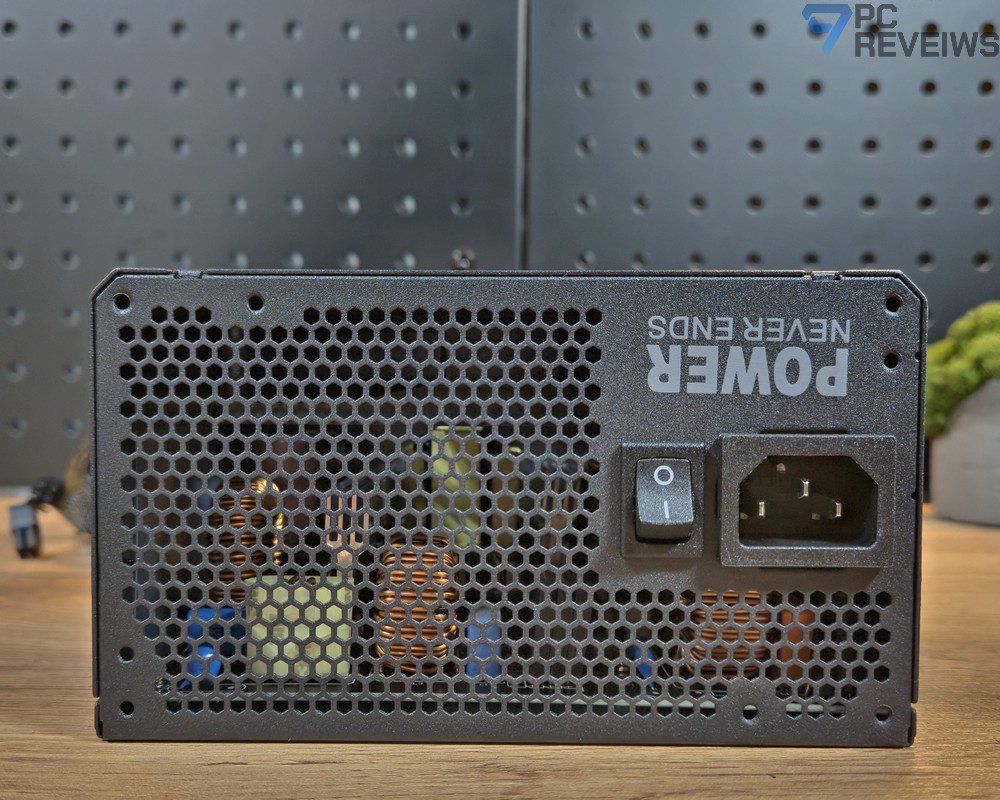

Задняя решётка практически полностью перфорирована. Это необходимо для того, чтобы нагретый воздух покидал пределы блока питания и системного блока в целом, выдуваясь 120 мм вентилятором. Здесь же видим основную кнопку включения, а также гнездо для подключения кабеля питания. И небольшой фирменный слоган: «Мощность никогда не заканчивается».

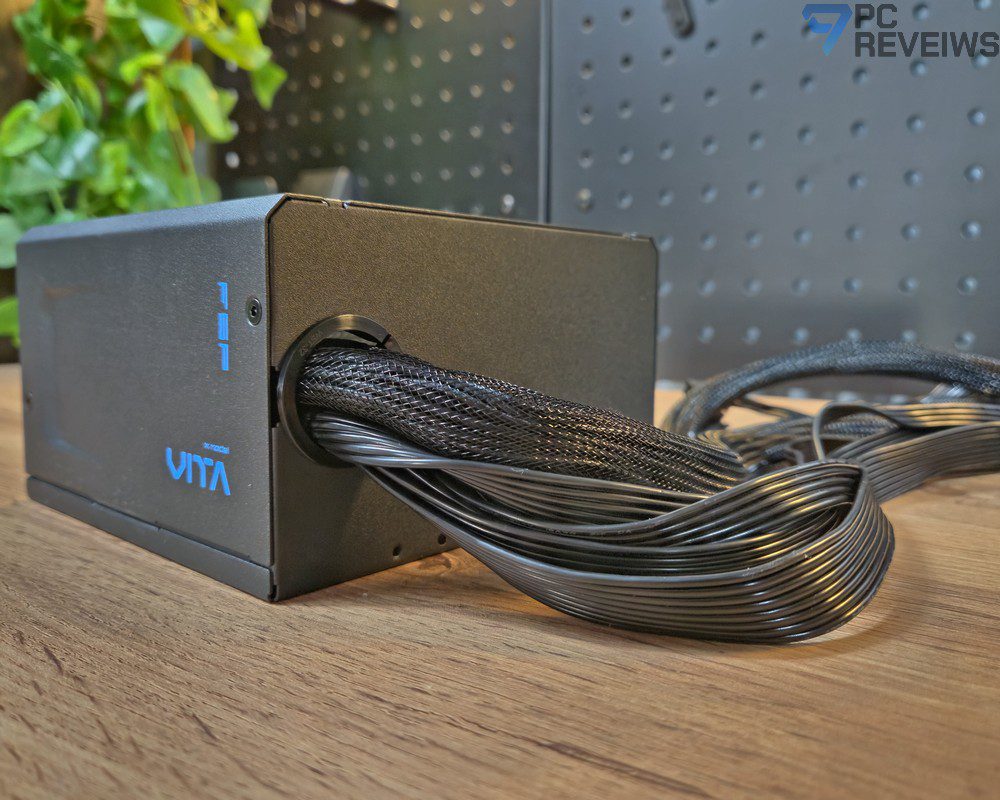

Место подведения всех кабелей к корпусу блока питания имеет небольшое пластиковое обрамление, которое позволит защитить их от перетирания в процессе эксплуатации.

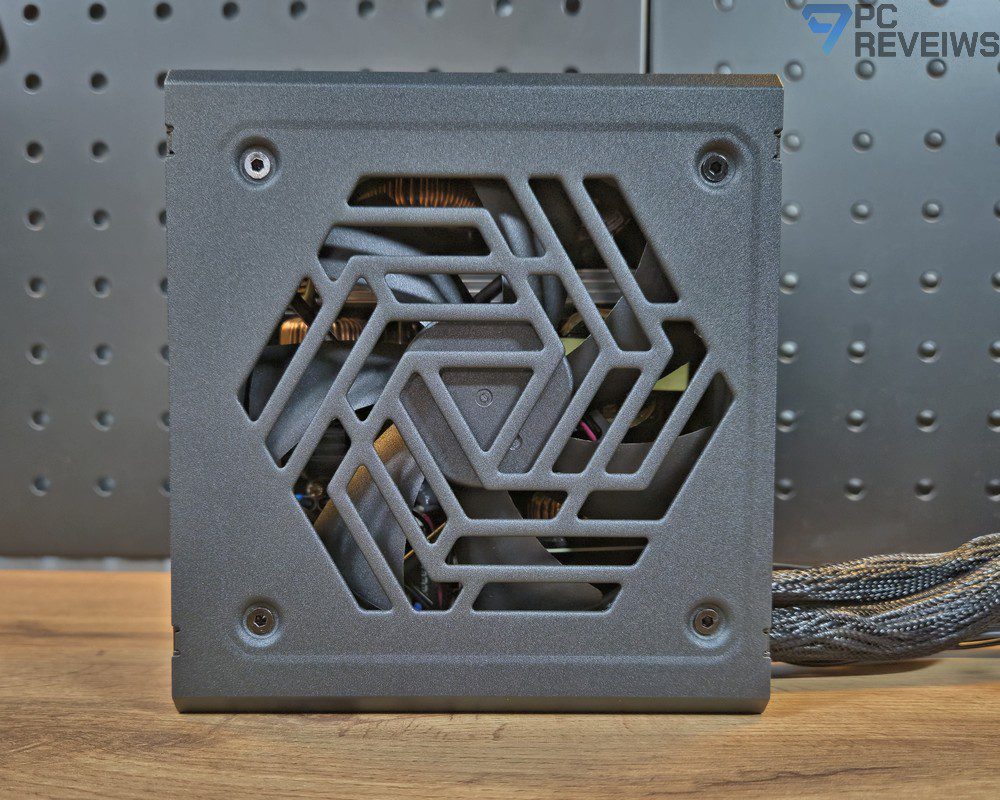

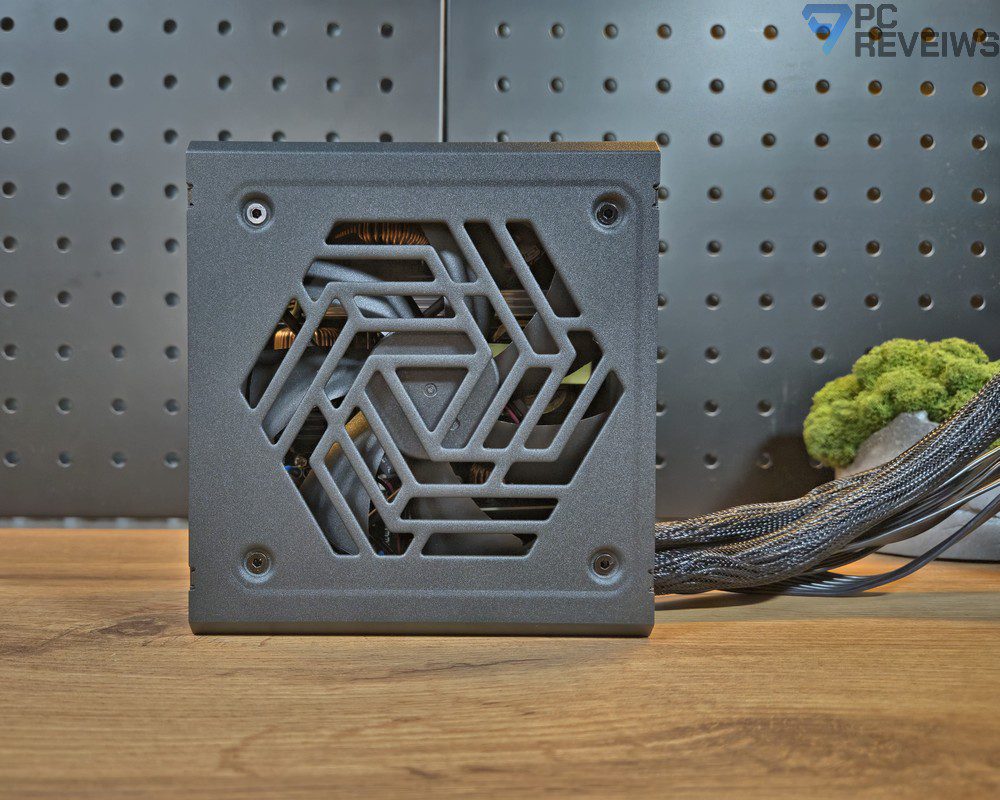

Система охлаждения блока питания представлена одним 120 мм вентилятором, а также несколькими алюминиевыми радиаторами, виднеющимися за ним.
В FSP VITA GD 750W используется 120 мм вентилятор типа HYB — с гидродинамическим подшипником. Такое решение вполне закономерно для блока питания данной мощности: крупная крыльчатка позволяет прокачивать необходимый объём воздуха через внутреннее пространство БП без необходимости использовать маленький высокооборотистый вентилятор. Воздушный поток проходит через установленные внутри алюминиевые радиаторы, охлаждая силовые элементы первичной и вторичной частей блока питания.
При этом благодаря сертификату 80 PLUS Gold и заявленной эффективности не менее 90% при типичной нагрузке часть энергии, которая в более простых блоках превращается в тепло, здесь удаётся сохранить в виде полезной мощности. Это положительно сказывается не только на энергопотреблении, но и на тепловой нагрузке всей системы охлаждения.

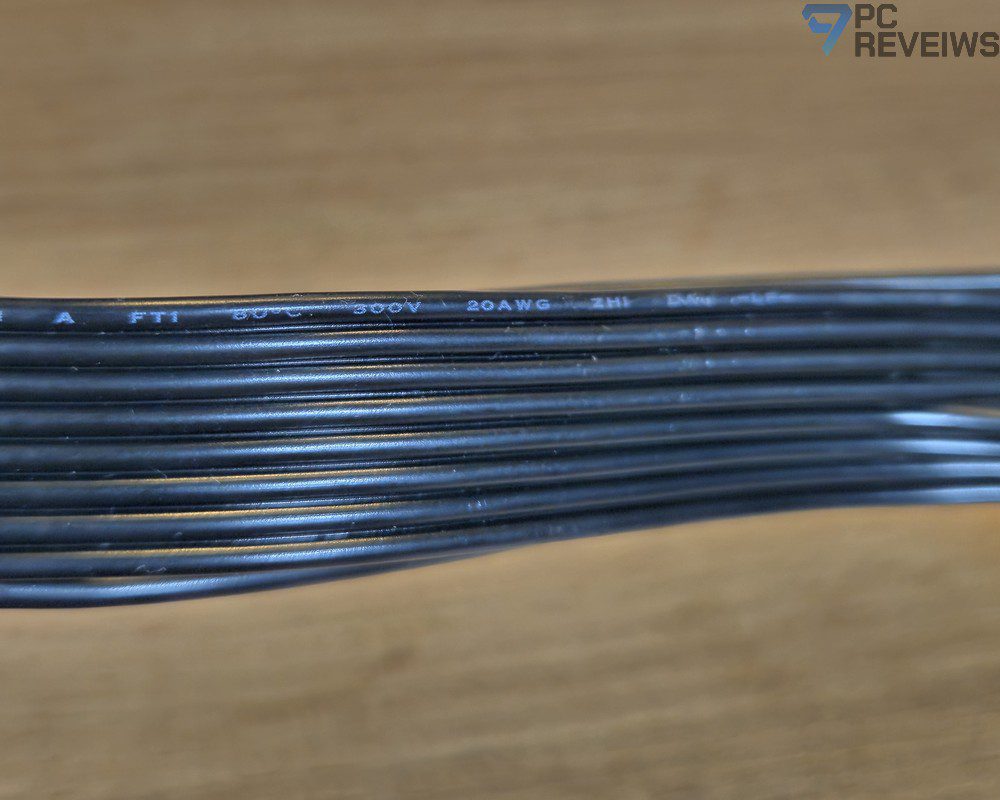

Все основные провода, используемые в блоке питания, имеют достаточно большое сечение 20AWG, необходимое для передачи соответствующих токов. При этом производитель использует фирменное чёрное плоское исполнение кабелей, благодаря чему их проще укладывать внутри корпуса и организовывать кабель-менеджмент.

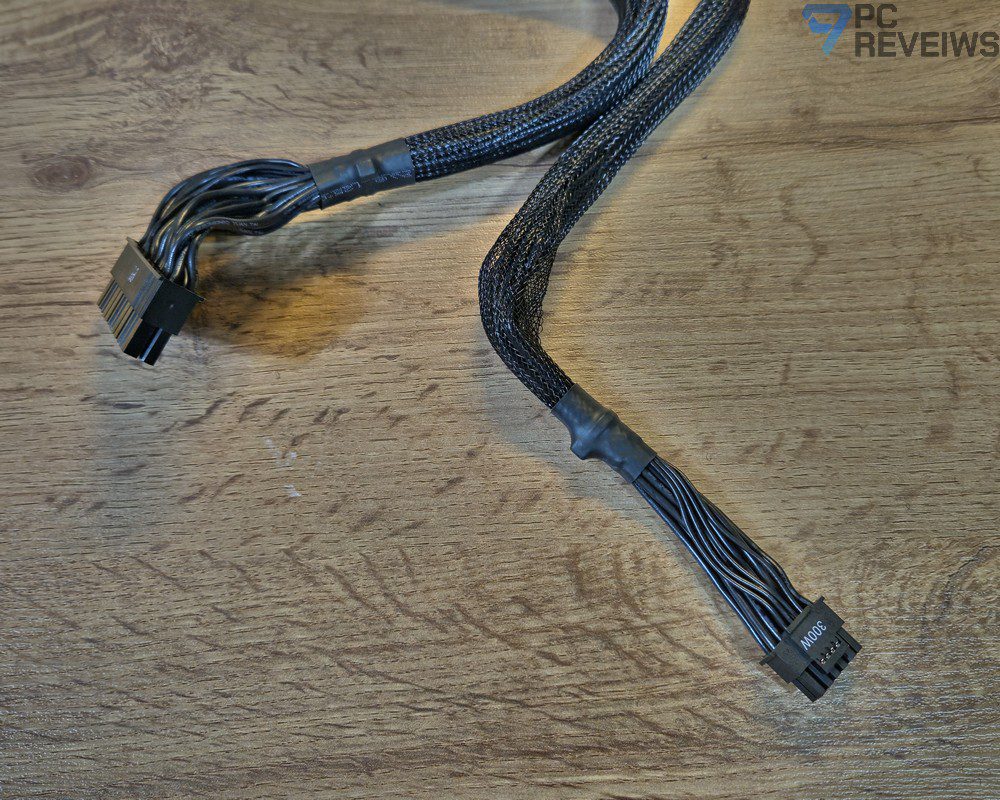

У блока питания для питания видеокарт одновременно имеются как стандартные разъёмы 6 + 2 pin PCIe, так и новый разъём 12V-2×6 для современных видеокарт NVIDIA и других совместимых ускорителей.

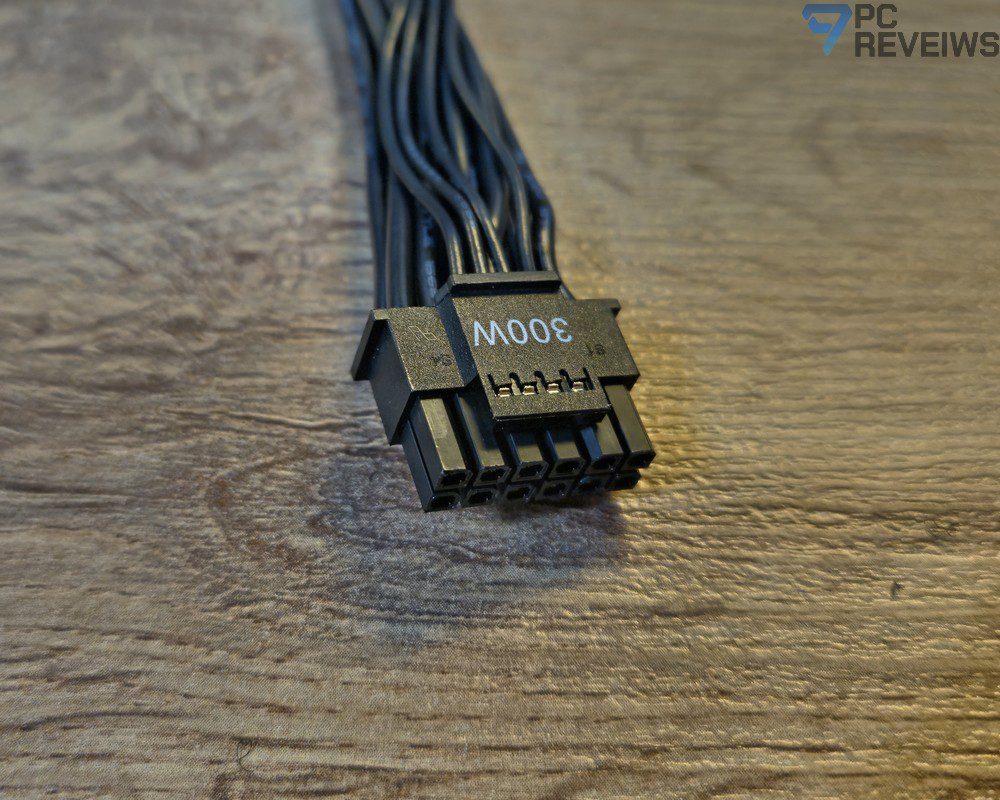

Для данной модели производитель указал, что новый разъём 12V-2×6 рассчитан на передачу мощности до 300 Вт. Кабель имеет длину 650 мм и выполнен в тканевой оплётке.
Само наличие отдельного кабеля 12V-2×6 является одним из важных отличий современного блока питания, соответствующего требованиям ATX 3.1 и PCIe Gen 5.1. Вам не придется использовать переходники для подключения совместимой современной видеокарты, а питание подаётся непосредственно от блока питания по предназначенному для этого кабелю.

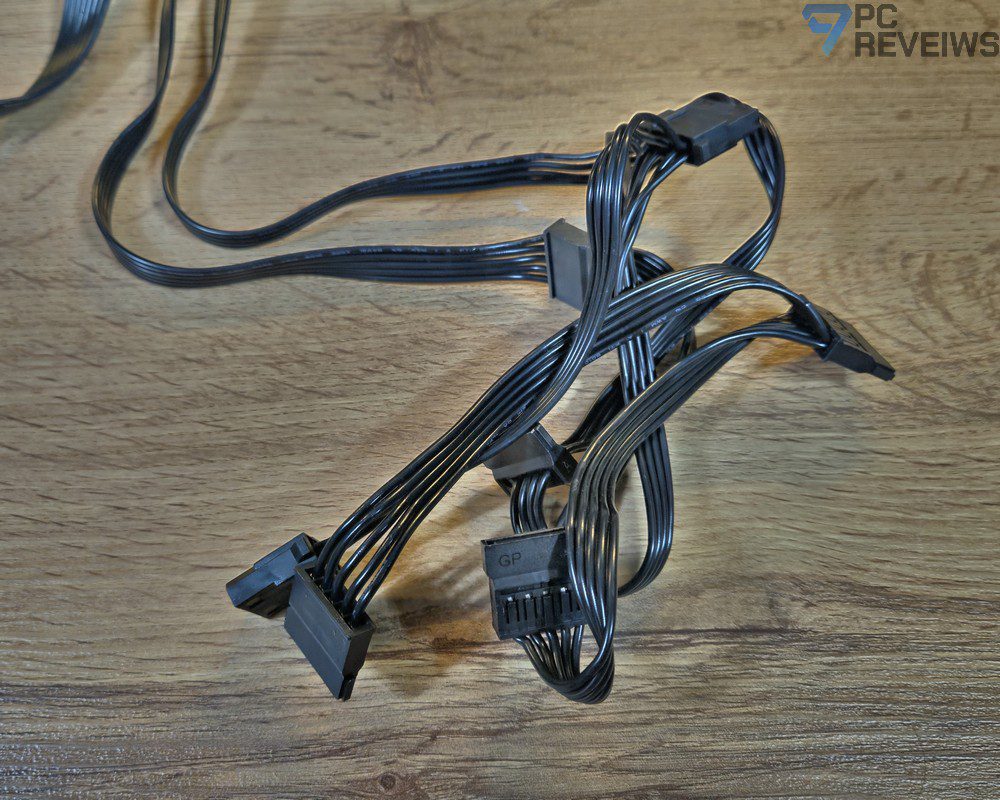

Для подключения периферийных устройств и компонентов системного блока блок питания FSP VITA GD 750W предлагает довольно обширный набор и количество необходимых разъёмов. Так, здесь имеется отдельный кабель SATA с четырьмя разъёмами, а комбинированный кабель дополнительно оснащён двумя разъёмами Molex и двумя SATA.

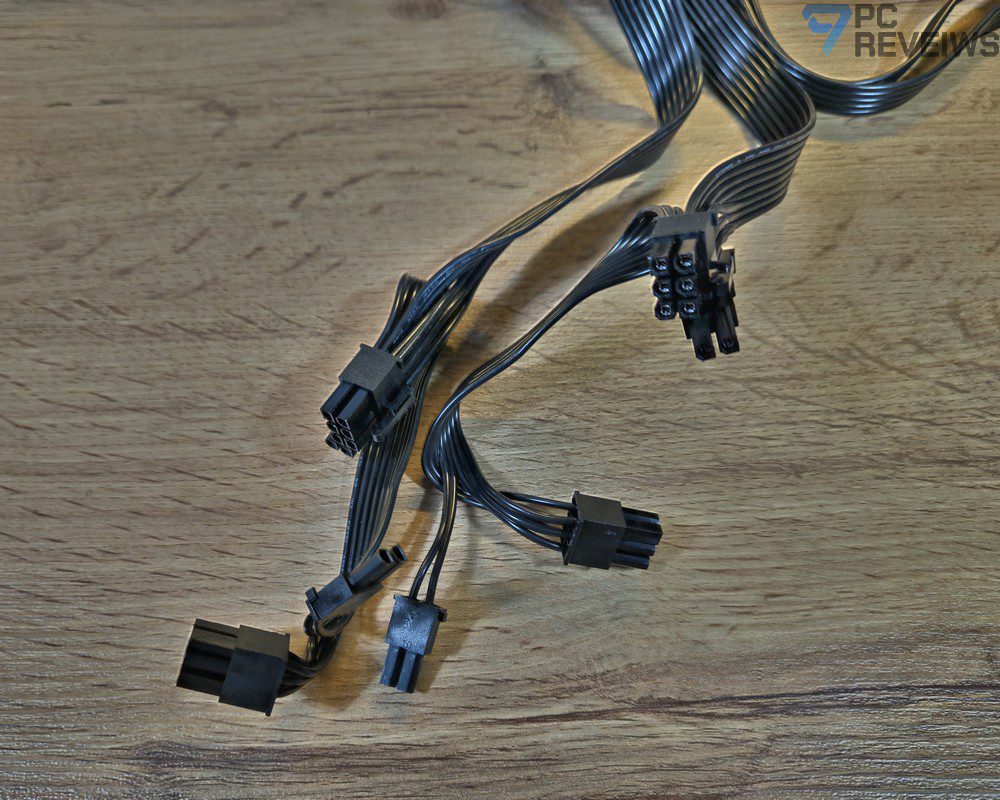

Для питания графических ускорителей, помимо нового разъёма 12V-2×6, производитель предусмотрел ещё два отдельных кабеля с двумя колодками 6 + 2 pin PCIe на каждой. Итого получаем четыре разъёма 6 + 2 pin, чего будет вполне достаточно для подключения мощных видеокарт, использующих традиционные разъёмы дополнительного питания.

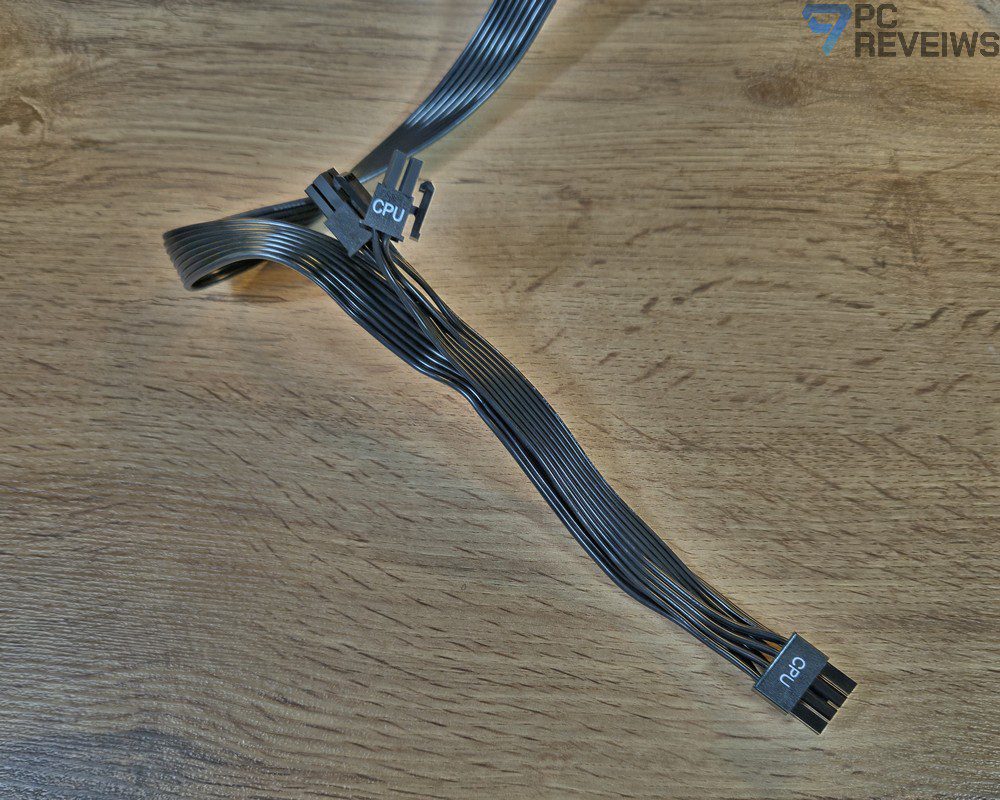

А вот для питания центрального процессора здесь предназначен только один кабель, но при этом на нём присутствуют сразу две колодки — 8-pin и 4+4-pin. Поэтому с питанием даже довольно мощных процессоров проблем быть не должно, а наличие двух вариантов подключения позволяет использовать кабель с различными материнскими платами и схемами организации питания процессора.
Ну что ж, вот мы и подобрались к изучению внутренней части блока питания. Здесь на наш взор попадает вентилятор системы охлаждения.

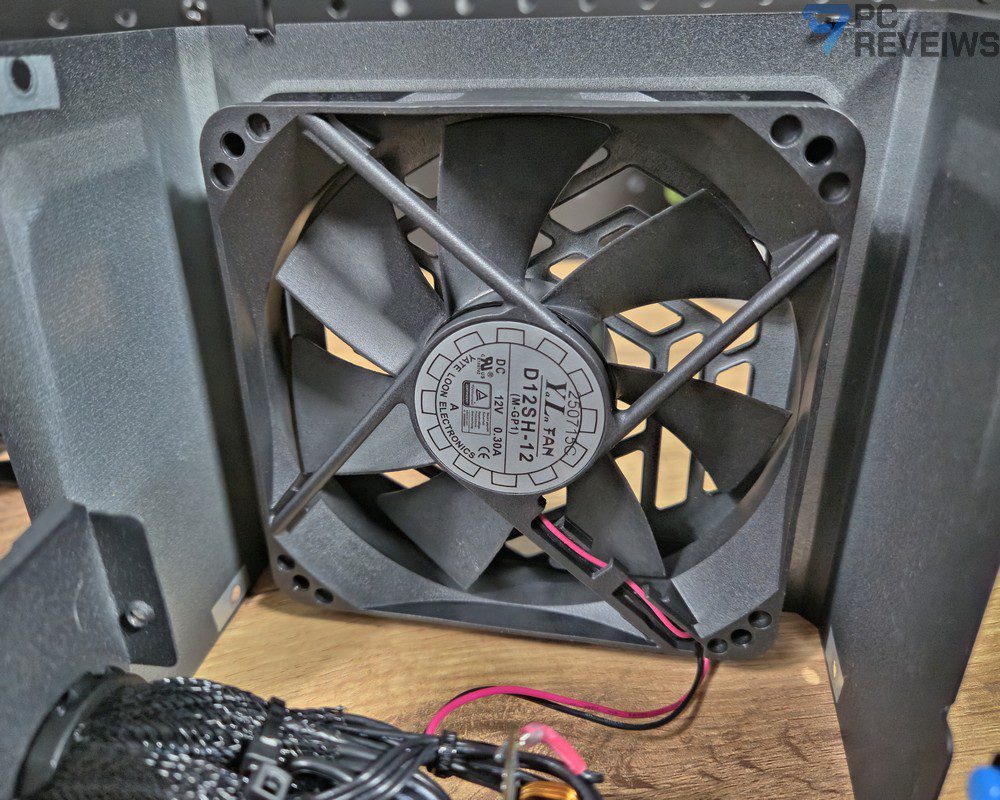

Перед нами 120-миллиметровый вентилятор типа HYB, то есть с гидродинамическим подшипником. Это более современное решение по сравнению с простыми втулочными вентиляторами, рассчитанное на более продолжительную работу и обеспечивающее плавное вращение крыльчатки.
Вентилятор установлен непосредственно над внутренней частью блока питания и направляет воздушный поток через основные силовые узлы и алюминиевые радиаторы. При этом сама компоновка корпуса достаточно компактная, поэтому от эффективности работы этого единственного вентилятора напрямую зависит температурный режим всего блока питания.
Забегая немного вперёд, отметим, что внутри FSP VITA GD 750 Вт нас ждёт довольно интересная компоновка: крупные силовые дроссели с медными обмотками, отдельные радиаторы для силовых элементов, основной высокочастотный трансформатор, узел активного PFC, высоковольтный электролитический конденсатор 105 °C и отдельная DC-DC-часть для формирования линий +3,3 и +5 В. Но об этом уже более подробно поговорим при разборе внутреннего устройства и электрической схемы блока питания.
Внутреннее устройство и электрическая схема

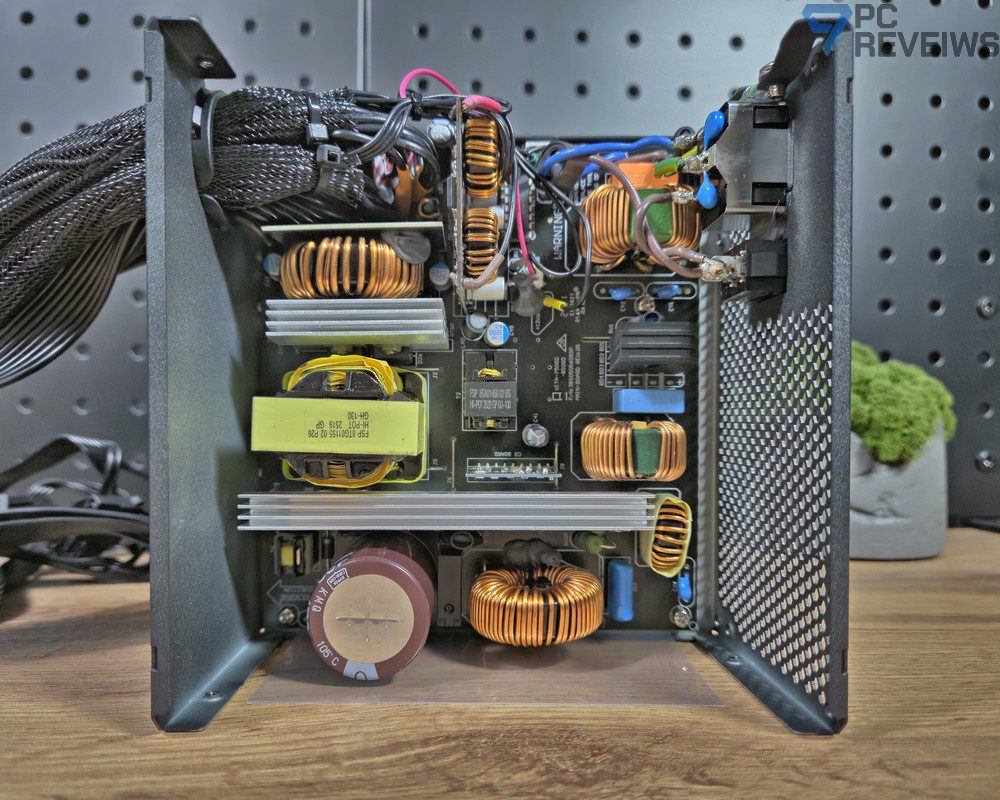

Внутреннее устройство FSP VITA GD 750W построено на современной платформе с активным PFC и раздельным формированием низковольтных линий +3,3 и +5 В посредством DC-DC-преобразователей. Компоновка элементов достаточно плотная, однако основные функциональные узлы хорошо различимы на печатной плате, а силовые компоненты снабжены алюминиевыми радиаторами. Отдельно работает дежурный преобразователь, формирующий линию +5VSB.
Входная часть и коррекция коэффициента мощности

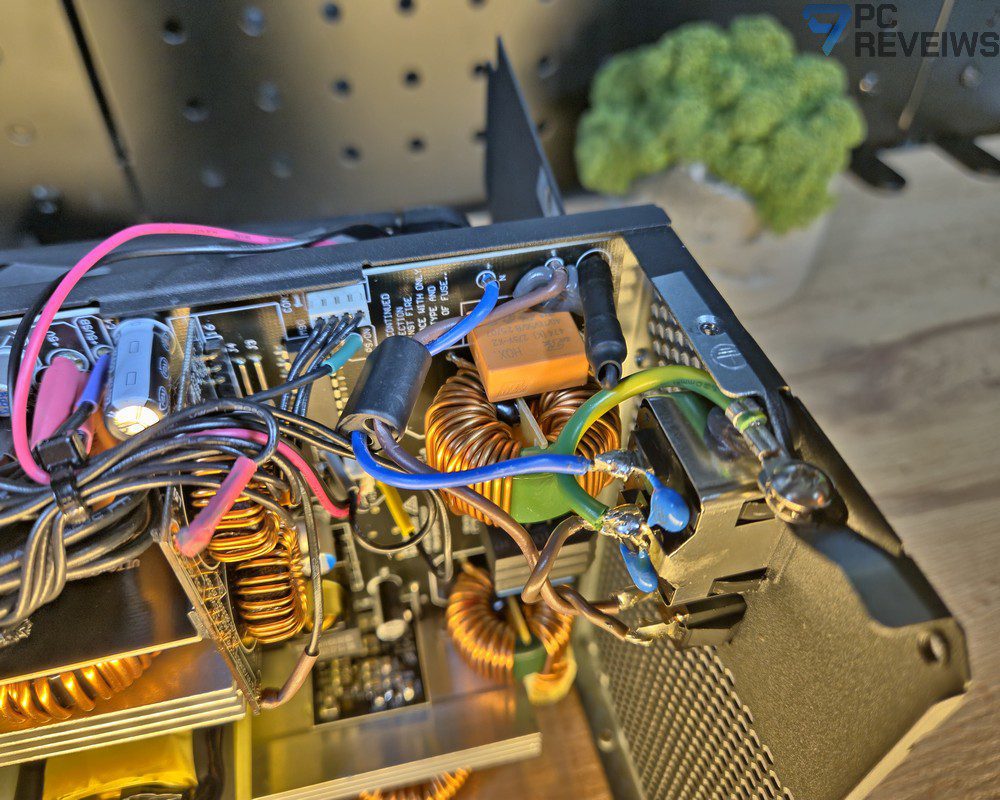

Сетевое напряжение поступает на блок через расположенный в правой части платы входной узел. Здесь хорошо заметны элементы электромагнитного фильтра: дроссели, плёночные и керамические конденсаторы, а также элементы защиты от импульсных перенапряжений. Такая комбинация необходима не только для снижения уровня помех, поступающих из блока в электрическую сеть, но и для защиты самого БП от внешних сетевых выбросов.

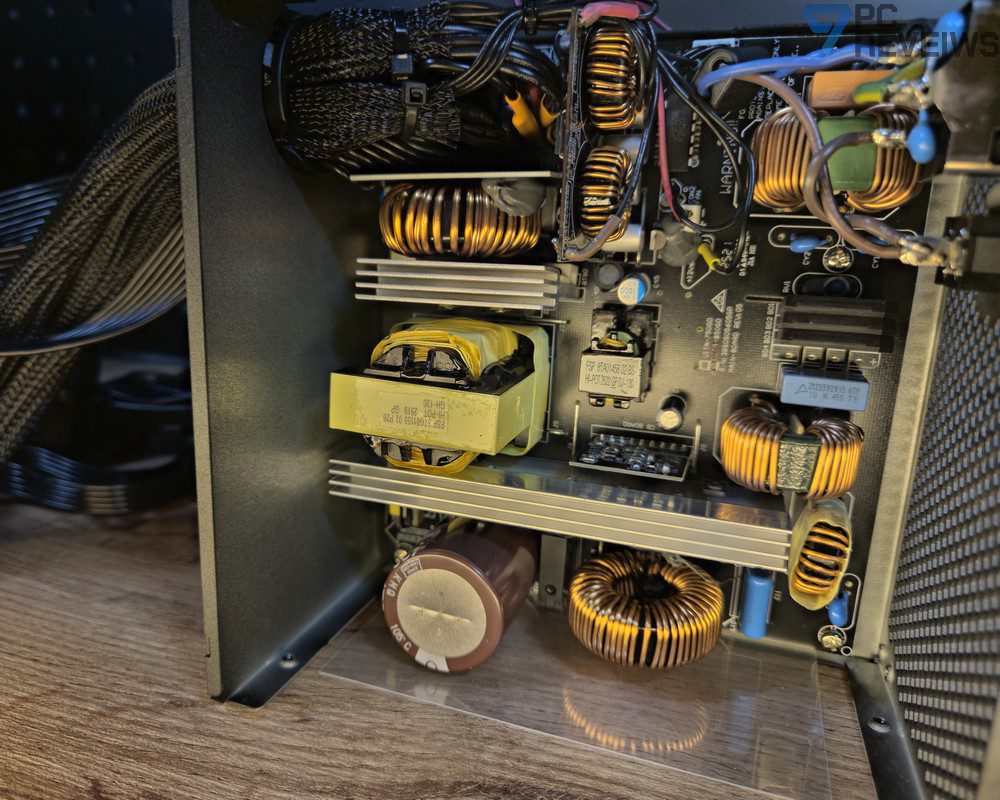

После входного фильтра переменное напряжение выпрямляется и поступает в узел активной коррекции коэффициента мощности (Active PFC). На фотографиях хорошо виден крупный тороидальный дроссель PFC с массивной медной обмоткой. Рядом расположены силовые элементы, установленные на радиаторе. Узел PFC формирует стабильную высоковольтную шину постоянного тока и одновременно позволяет блоку поддерживать заявленный производителем коэффициент мощности не менее 0,9.
Силовая часть PFC рассчитана на работу с широким диапазоном входного напряжения — от 100 до 240 В, что соответствует заявленным характеристикам FSP VITA GD 750W.
Первичный преобразователь

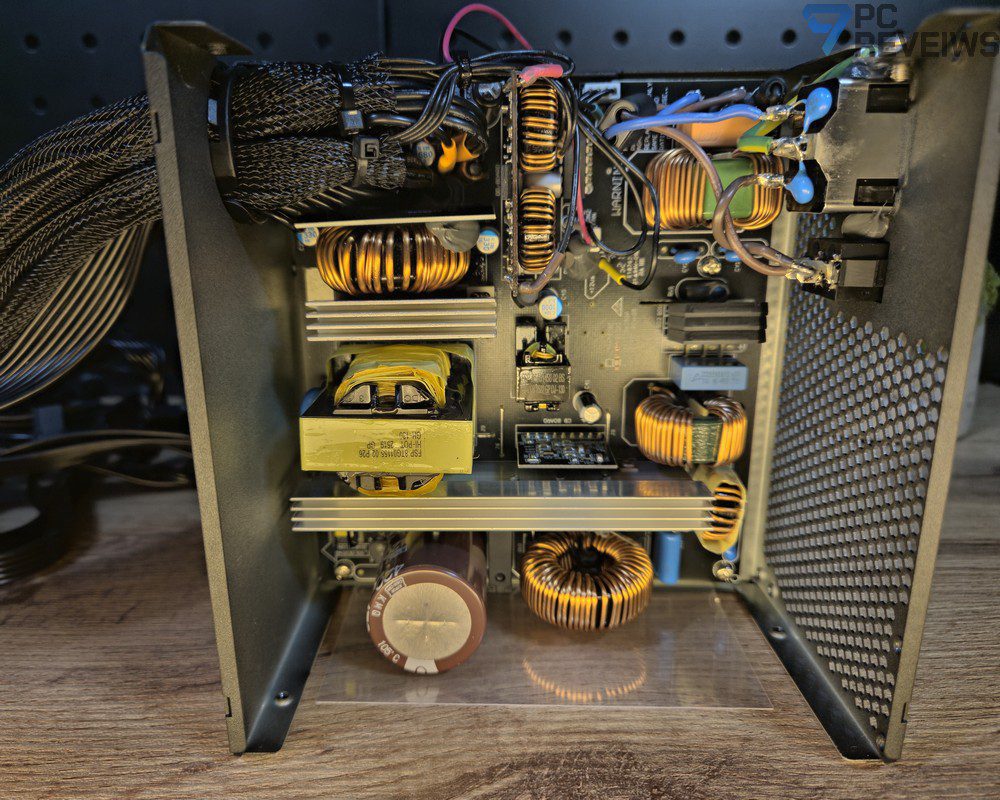

В центральной части платы находится основной высокочастотный трансформатор, выполненный на ферритовом сердечнике и закрытый жёлтой изоляционной лентой. Именно через него осуществляется гальваническая развязка первичной и вторичной частей блока питания и передача энергии на выходную сторону.
Перед трансформатором расположены силовые полупроводники первичного преобразователя, скрытые под крупным алюминиевым радиатором. По компоновке платы видно, что производитель уделил значительное внимание отводу тепла от наиболее нагруженных элементов первичной силовой части.
Отдельный небольшой трансформатор в верхней части платы относится к вспомогательному преобразователю. Он работает независимо от основного силового канала и обеспечивает дежурное питание +5VSB, необходимое для работы компьютера в режимах ожидания и мягкого включения.
Высоковольтный конденсатор

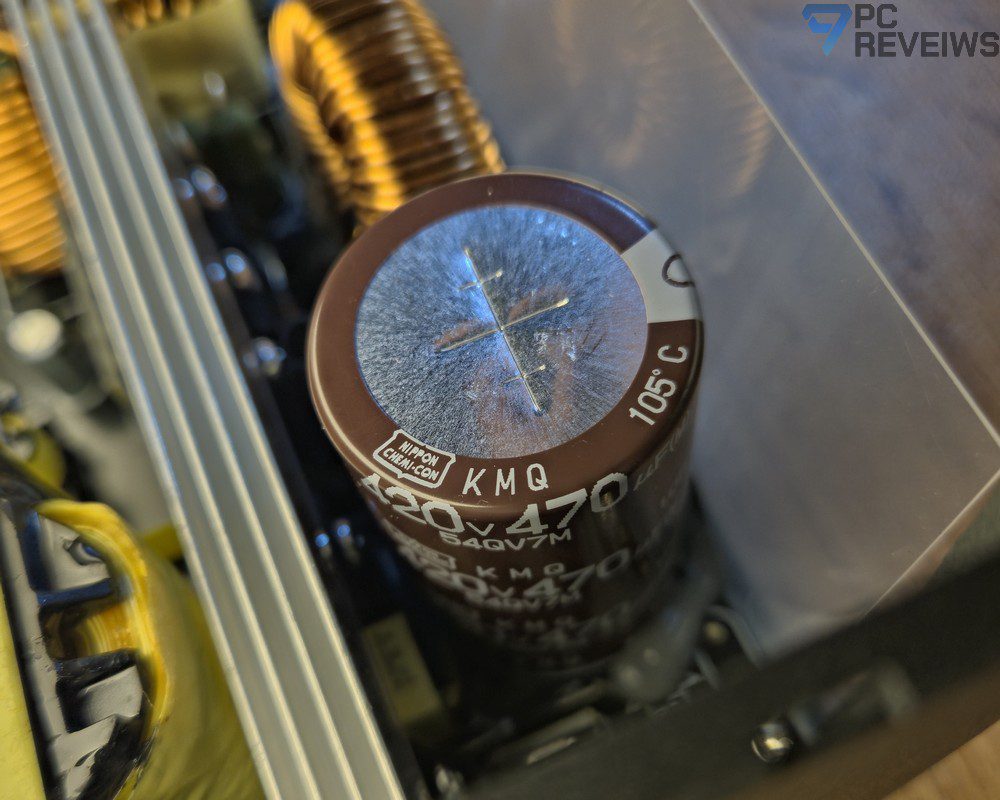

В нижней части платы хорошо виден крупный электролитический конденсатор первичной цепи емкостью 470 мкФ. На его корпусе присутствует маркировка температурного класса 105 °C. Использование высокотемпературного электролита соответствует заявлению FSP о применении качественного японского конденсатора 105 °C в данной модели.
Этот конденсатор является частью высоковольтной шины после выпрямителя и узла PFC. Его задача — сглаживать пульсации выпрямленного напряжения и обеспечивать энергетический буфер для основного преобразователя.
Вторичная часть и формирование выходного напряжения
После высокочастотного трансформатора энергия поступает во вторичную часть схемы. Здесь расположены силовые элементы выпрямления и фильтрации, а также массивные дроссели с медными обмотками. Особенно хорошо заметен крупный выходной дроссель в нижней центральной части платы. В сочетании с конденсаторами он участвует в сглаживании импульсного напряжения основной линии +12 В.
Для FSP VITA GD 750W заявлена единая мощная линия +12 В с допустимым током до 62,5 А, то есть фактически вся номинальная мощность блока — 750 Вт — может быть отдана по этой линии. Это хорошо согласуется с современной архитектурой питания, где именно +12 В является основной силовой шиной для процессора и видеокарты.
Вторичная часть также оснащена отдельными алюминиевыми радиаторами, отводящими тепло от силовых полупроводников. Плотность монтажа здесь заметно выше, чем в старых конструкциях, но при этом основные элементы расположены таким образом, чтобы поток воздуха от 120-миллиметрового вентилятора проходил через наиболее нагруженные участки платы.
DC-DC-преобразователи

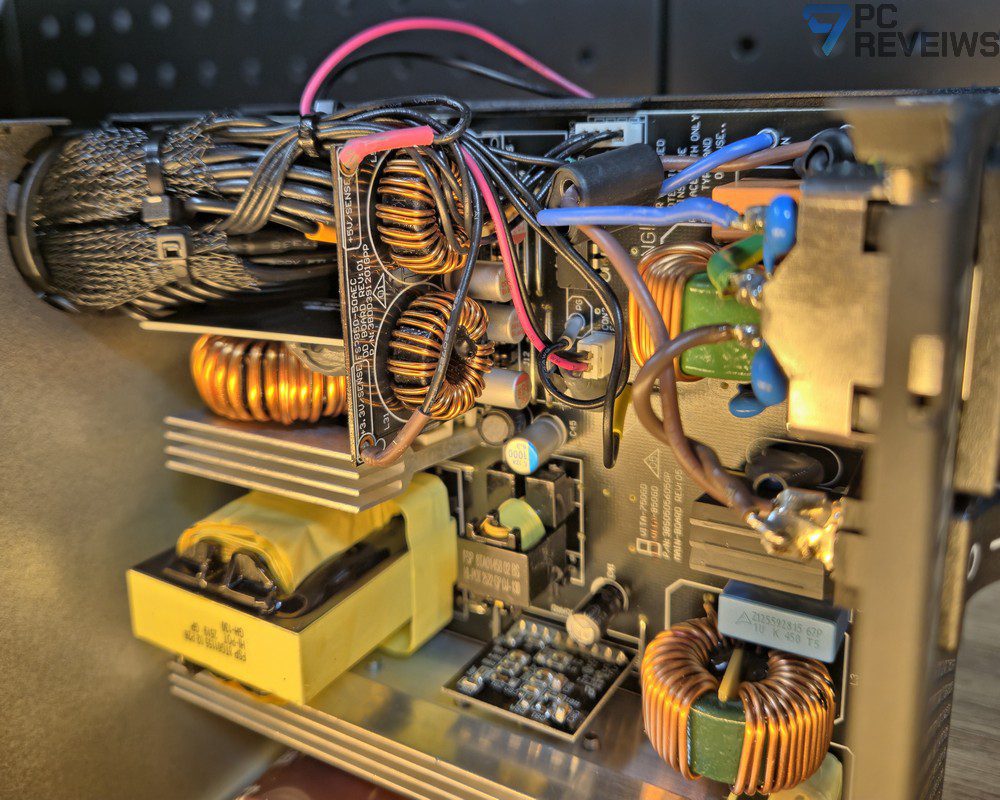

Особого внимания заслуживает небольшая вертикальная дочерняя плата в районе выходной части. На ней видны обозначения линий +3,3V SENSE и +5V SENSE, что соответствует схеме формирования вторичных напряжений посредством DC-DC-преобразователей.
Такое решение позволяет получать +3,3 и +5 В из основной линии +12 В уже после основного преобразователя. Это более современный и эффективный подход по сравнению с использованием отдельных вторичных обмоток трансформатора для каждой из этих линий.
На выходе заявлены токи до 20 А по +3,3 В и +5 В, причём их суммарная мощность ограничена значением 100 Вт. Основная же нагрузка приходится на +12 В, рассчитанную на полный номинал блока — 750 Вт.
Выходные фильтры и кабельная часть

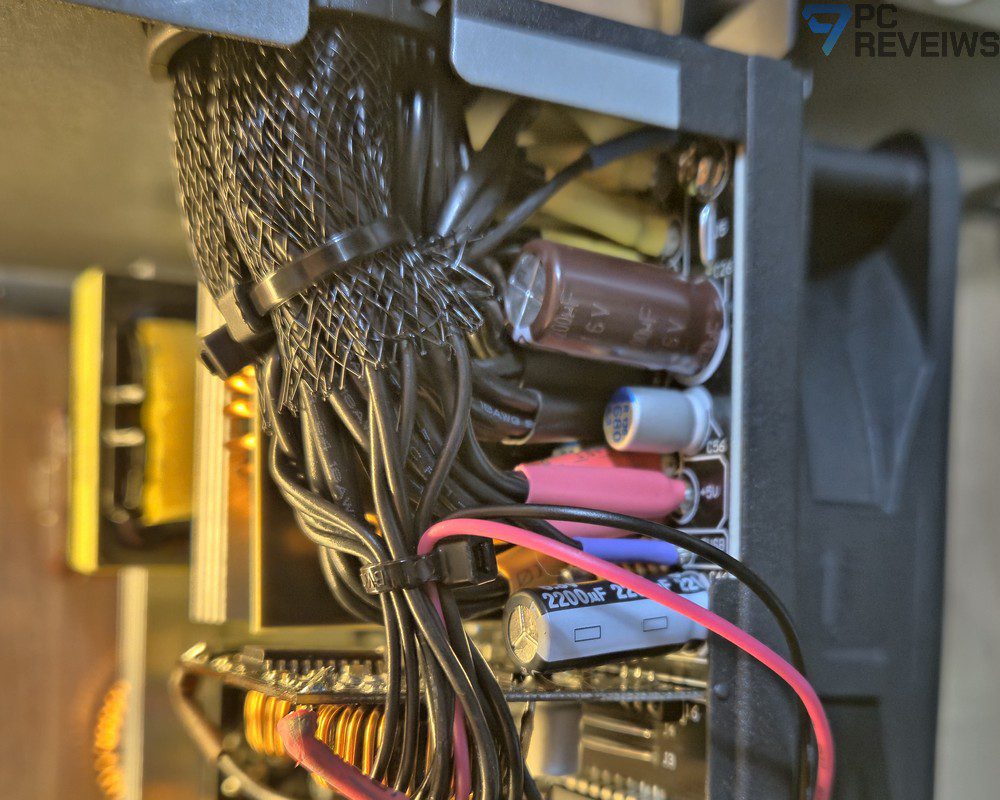

В непосредственной близости от выходной части расположены дроссели и конденсаторы фильтров. Они окончательно сглаживают пульсации перед подачей напряжений на кабельную систему. Отсюда же уходят многочисленные проводники к модульной для самой платы? — нет, в данной модели кабели неотстёгиваемые, поэтому они непосредственно выведены из корпуса и припаяны к печатной плате.
На фотографиях хорошо видно большое количество выходных проводов, собранных в отдельные жгуты. Для основных цепей используются провода достаточного сечения, а кабельная система выполнена в фирменном чёрном исполнении. Производитель применяет плоские кабели для большинства соединений, тогда как отдельный кабель PCIe 12V-2×6 имеет тканевую оплётку.
Система охлаждения
Охлаждение компонентов осуществляется одним 120-миллиметровым вентилятором типа HYB. Воздушный поток проходит через внутреннее пространство корпуса вдоль силовых радиаторов, трансформатора, дросселей и вторичной части.
На фотографиях хорошо видны несколько алюминиевых радиаторов разной конструкции. Их расположение позволяет отводить тепло сразу от нескольких групп силовых полупроводников, не устанавливая отдельный вентилятор на каждый узел. С учётом заявленной производителем эффективности 80 PLUS Gold такой подход должен обеспечивать умеренное тепловыделение при типичных нагрузках.
В целом внутренняя компоновка FSP VITA GD 750W выглядит вполне рационально: входной фильтр и силовая часть расположены отдельно от выходных цепей, основной трансформатор находится в центральной области платы, а вторичная часть и DC-DC-преобразователи сгруппированы ближе к выходным кабелям. При этом на плате достаточно хорошо прослеживается полный энергетический тракт — от сетевого входа и активного PFC до мощной линии +12 В и последующего формирования +5 и +3,3 В.
Стоит отметить, что по фотографиям можно уверенно определить назначение основных узлов, но маркировка части силовых полупроводников и контроллеров читается недостаточно хорошо. Поэтому конкретные модели микросхем и транзисторов без дополнительного увеличения или документации производителя приводить не будем — здесь важнее сама архитектура блока и фактическая компоновка, которая хорошо видна на снимках.
Тестирование
Тестовый стенд:
– Нагрузочный стенд
Стабильность работы блока питания мы решили проверить с помощью нагрузочного стенда. Итоги тестирования в виде графиков приведены ниже.
Линия 12 В.
Линия 5 В.
Линия 3.3 В.
КПД блока питания.
Заключение
Ну что ж, вот мы и закончили знакомство с блоком питания FSP VITA GD 750 Вт. И если в начале обзора могло показаться, что перед нами практически та же модель, которую мы уже рассматривали ранее, только с более высокой эффективностью, то после подробного изучения становится понятно, что различий между ними всё-таки достаточно.
Главное отличие, конечно же, заключается в сертификации 80 PLUS Gold и более высокой заявленной эффективности — не менее 90% при типичной нагрузке. Это означает меньшие потери энергии и, соответственно, меньшее количество тепла, которое приходится отводить от компонентов блока питания.
Не менее важным преимуществом является современная электрическая платформа. FSP VITA GD 750 Вт соответствует стандарту ATX 3.1, поддерживает PCIe Gen 5.1 и имеет полноценный разъём PCIe 12V-2×6 с отдельным кабелем длиной 650 мм. При этом основная линия +12 В способна отдавать все 750 Вт номинальной мощности блока, а линии +3,3 и +5 В формируются посредством DC-DC-преобразователей. Для современного игрового компьютера такая архитектура выглядит вполне логично.
Сама внутренняя конструкция также оставляет хорошее впечатление. Внутри мы видим полноценный входной фильтр, узел активного PFC с крупным силовым дросселем, высоковольтный конденсатор с температурным классом 105 °C, основной высокочастотный трансформатор, мощную вторичную часть, выходные фильтры и отдельный DC-DC-узел. При этом компоновка достаточно плотная, но без ощущения откровенной экономии пространства за счёт расположения компонентов друг на друге.
Отдельно хочется отметить и кабельную систему. Несмотря на то, что блок питания немодульный, производитель использовал достаточно длинные плоские чёрные кабели, которые удобно укладывать внутри корпуса. Набор разъёмов также вполне соответствует мощности устройства: четыре PCIe 6+2 pin, отдельный 12V-2×6, два разъёма для питания процессора на одном кабеле, четыре SATA и комбинированный набор SATA/Molex для периферии.
В результате FSP VITA GD 750 Вт выглядит уже не просто как очередной доступный блок питания на 750 Вт, а как вполне современное решение для производительного игрового ПК. Здесь есть и необходимый запас по мощности на основной линии +12 В, и современный стандарт ATX 3.1, и прямое подключение современных видеокарт через 12V-2×6, и достаточно эффективная электрическая часть, и полный набор основных защит.
