Многие пользователи при рассмотрении конфигурации ПК уделяют все внимание только 2-3 параметрам – процессору, оперативной памяти и видеокарте. Да, бесспорно эти параметры влияют на производительность и именно от них зависит то, насколько будет быстр ваш компьютер и сможет ли он выдать желаемый вами уровень FPS в играх.
Однако не стоит забывать, что компьютер – это сложно устройство, где много вспомогательных компонентов, которые напрямую влияют на работу ПК, и без них процессор или видеокарта работать не будут.
Один из них – блок питания. Без него не было бы компьютера, поэтому выбору этого компонента надо уделять внимание не меньшее, чем процессору или видеокарте. И тогда блок питания, да-да именного БП, а не весь компьютер, прослужит вам долгие 10-15 лет. Время, за которое вы успеете сменить не одно поколение процессоров и видеокарт. Ну а мы вам в этом поможем, к концу этого материала вы точно будете знать какой именно блок питания вам нужен.
Определяемся с мощностью
Первое, с чем нужно определиться при выборе блока питания – мощность. Сделать это не трудно. Во-первых, вы можете воспользоваться online-калькулятором от ASUS ROG – калькулятор тут. Перейдя на сайт вам необходимо выбрать семейство процессора, видеокарту и указать, будете ли вы разгонять свой ПК. После этого калькулятор автоматически рассчитает необходимую мощность блока питания для вашего ПК. К слову, делает он это довольно точно – можно пользоваться!
Второй вариант
Считать необходимую мощность в ручную. Здесь вам придется подробно изучить характеристики, выбранных вами комплектующих – узнать их потребление. Ищем среди характеристик параметр -TDP / Потребление.
Пример №1
Intel Core i5-11400 — ~65 Вт,
Nvidia GeForce RTX 3050 — ~150 Вт,
Материнская плата с одним кулером (CPU) — до 50 Вт.
SSD, HDD, корпусные вентиляторы — ~50 Вт.
Итоговое потребление системы – 315 Вт. Сюда нужно добавить запас в 100-150 Вт, который необходим на случай установки дополнительных вентиляторов, жестких дисков или разгона комплектующих. Таким образом, для перечисленной выше сборки потребуется бок питания мощностью 450 – 550 Вт.
Если вам нужна конкретика, то мы рекомендуем присмотреться к блокам питания ASUS TUF Gaming 550W.
Они могут похвастаться:
– компонентами, прошедшими строгие испытания;
– двойными шариковыми подшипниками в вентиляторах;
– защитным покрытием печатной платы (защищает от влаги, пыли и экстремальных температур);
– сертификатом 80 Plus Bronze;
– 6-летней гарантией.
Пример №2
Intel Core i7 13600k — ~200 Вт,
Nvidia GeForce RTX 4070 — ~250 Вт,
Материнская плата с четырьмя кулерами + СЖО — до 100 Вт,
Остальные компоненты — ~100 Вт.
Расчетное потребление системы – 650 Вт. Добавляем в 150 Вт и получаем итоговое потребление в 800 Вт.

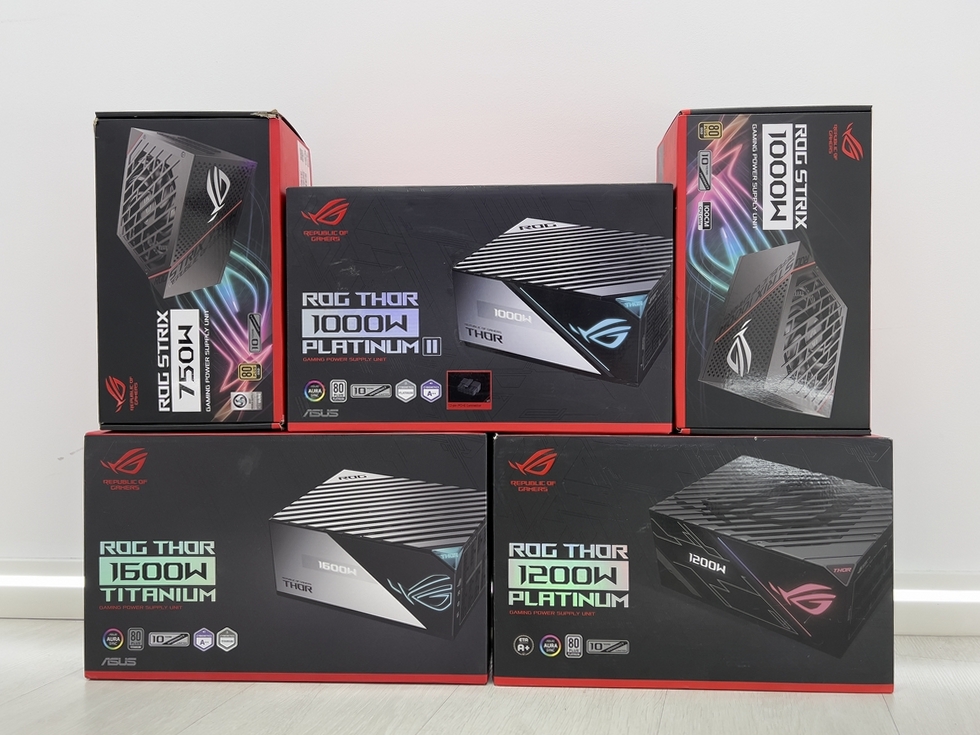

При сборке такой системы лучше обратить внимание на блоки питания серии ROG Strix.
Среди их особенностей отметим:
– компонентами, прошедшими строгие испытания;
– алюминиевым корпусом, который принимает участие в охлаждении компонентов БП;
– двойными шариковыми подшипниками в вентиляторах;
– защитным покрытием печатной платы (защищает от влаги, пыли и экстремальных температур);
– сертификатом 80 Plus Gold;
– наличием разъемов 16-pin PCIe (требуются для видеокарт NVIDIA GeForce RTX 40-series).
Пример № 3
Intel Core i7 13900k — ~250 Вт,
Nvidia GeForce RTX 4080 — ~350 Вт,
Множество вентиляторов, RGB подсветка компонентов + СЖО — до 120 Вт,
2 x SSD, 2 и более HDD, подключенные аксессуары — ~150 Вт.
Расчетное потребление системы – 870 Вт. Добавляем в 200 Вт запаса и получаем итоговое потребление в 1000 – 1100 Вт.
Это уже элитная категория ПК, поэтому в данном случае будет нелишним присмотреться к блокам питания ASUS ROG Thor.
Здесь все по высшему разряду:
– Сертификация Lambda A++, свидетельствующая о низком уровне шума;
– Радиаторы собственной разработки ROG обеспечивают наиболее эффективный отвод тепла от внутренних компонентов;
– Высокоэффективный 135 мм вентилятор Axial-tech;
– Сертификация «80 Plus Platinum» – высокая энергоэффективность за счет применения отборных компонентов;
– Встроенный OLED-дисплей для отслеживания энергопотребления в режиме реального времени;
– Встроенная RGB подсветка Aura Sync.
Какой форм-фактор вам нужен?
Форм-фактор – это стандарт, задающий габариты того или иного устройства, в нашем случае – блока питания. Основная масса блоков питания для компьютеров выпускаются в трех форм-фаторах — ATX, SFX и TFX. Это не все, существуют еще Flex, FlexATX, EPS, CFX, LFX, но это узкоспециализированные блоки питания, которые не не используются в домашних ПК.
ATX – самый популярный форм-фактор блоков питания. Можно смело сказать, что практически 99% всех БП в магазинах, выполнены именно по стандарту ATX. У блоков питания ATX регламентированный размер по ширине (150 мм) и высоте (86 мм). Длина корпуса может меняться, причем довольно сильно в зависимости от модели (мощности) – от 140 до 220 мм. Если вы остановите свой выбор на модели формата ATX, то и корпус ПК должен поддерживать этот стандарт БП.
SFX и TFX – блоки питания, разработанные для компактных компьютеров. Эти модели намного меньше ATX и используются, например, в slim корпусах. В последние годы стандарт начинает набирать популярность, поэтому найти их в продаже проблем не составит. Габариты SFX – ширина 125 мм, высота 63,5 мм и длина 100 мм.
Габариты блоков питания форм-фактора TFX — 85 х 64 х 175 мм. Как правило блоки питания SFX и TFX обладают средними показателями мощности. Ранее это были в основном БП мощностью 400-600 Вт. Сегодня же, с ростом КПД блоков питания производителям удалось наладить массовый выпуск моделей мощностью 750 Вт и более. Единственный минус подобных решений – цена, она, как правило в 1,5 – 2 раза выше аналогов ATX, при тоже мощности.
Самый компактный представитель блоков питания ATX от компании ASUS – ROG-STRIX-550G – 160 x 150 x 86 мм.
Самый большой представитель блоков питания ASUS – ROG-THOR-1600T-GAMING – 190 x 150 x 86 мм.
Какие кабели мне нужны?
Вопрос важный, но не сложный. Если кратко, то можно выделить три категории компьютеров, для каждой из которых вам потребуются следующие типы кабелей:
№1
– процессор – один 8-pin EPS;
– видеокарта – один / два 8-pin PCIe;
– периферий – два и более SATA / Molex.
Как правило это блоки питания начального уровня, мощностью до 550 Вт.
№2
– процессор – два 8-pin EPS;
– видеокарта – два 8-pin PCIe;
– периферий – три и более SATA / Molex.
Блок питания для среднего игрового компьютера с одной видеокартой и небольшим количеством дополнительного оборудования.
№3
– процессор – два 8-pin EPS;
– видеокарта – три 8-pin PCIe;
– периферий – пять и более SATA / Molex.
Топовые и предтоповые системы с мощными процессорами и видеокартами. Как правило они комплектуются большим количеством дополнительного оборудования, вроде кастомных СЖО, вентиляторов, большого количества подсветки и т.д. Поэтому здесь стоит искать блоки питания с большим количеством разъемов SATA и Molex.
Так как речь здесь идет уже о мощных блоках питания, от 850 Вт и выше, как правило у них периферийных разъемов много, но при покупке все равно лучше убедиться в наличии нужного количества.
Важно!
С выходом нового поколения видеокарт NVIDIA GeForce RTX 40-series появился и новый разъем для дополнительного питания видеокарт, который присутствует на большей части представленных ускорителей. Речь идет о коннекторе 16-pin 12VHPWR.
16-pin 12VHPWR – состоит из 12 контактов питания (6 х 12 В и 6 х Ground) и 4 сигнальных контактов. Новый разъем рассчитан на нагрузку до 600 Вт, против всего 150 Вт у 8-pin PCIe.
Видеокарты, где ранее использовались два или три разъема 8-pin PCIe теперь довольствуются только одним 12VHPWR. Помимо улучшения электрических характеристик, внедрение нового кабеля позволило существенно улучшить кабельменеджмент корпусов и их продуваемость, а значит и охлаждение комплектующих.
Пора «сырых» кабелей, разъемов и БП уже прошла, все ошибки и недоработки исправлены, поэтому можно смело покупать видеокарты и блоки питания, оснащенные кабелям и 12VHPWR.
Одним из представителей блоков питания ASUS ROG, оснащенных этим разъемом является ROG Thor 1600W Titanium.
Причем, лучше сразу купить блок питания с интегрированным кабелем / разъемом 12VHPWR, а не экономить, выбирая модели с коннекторами 8-pin PCIe и переходниками с трех 8-pin PCIe на один 12VHPWR. Любой переходник на столь мощном силовом кабеле — это лишний риск.
Что такое 80 Plus?
Многие современные блоки питания от известных производителей имеют сертификаты 80 Plus. Его придумала американская компания Ecos Consulting в 2004 году, чтобы в своих лабораториях проверять качество и реальную эффективность блоков питания разных производителей.
Если у блока питания есть сертификат 80 Plus — это гарантия, что он выдает не меньше 80% от заявленной мощности (имеет КПД). Помимо базового сертификата есть пять уровней. Чем выше уровень, тем выше гарантируемый КПД у блока питания:
– 80 PLUS Bronze — 82%
– 80 PLUS Silver — 85%
– 80 PLUS Gold — 87%
– 80 PLUS Platinum — 89%
– 80 PLUS Titanium — 90%
У блоков питания и сертификатов есть прямая зависимость – чем круче сертификат, тем лучше компоненты используются в блоке питания. Как следствие, блок питания не только стабильнее работает, но и лучше защищен от внешних угроз и дольше вам прослужит. Почему все так просто? Дешевая компонентная база никогда не позволит получить КПД уровня 80 PLUS Titanium. Как правило блоки питания, обладающие сертификатами 80 PLUS Bronze — 82% уже собраны на хороших комплектующих, а модели 80 PLUS Gold и выше – построены на цифровых контроллерах.
Встроенные защиты
В характеристиках блоков питания можно встретить непонятные обывателю аббревиатуры OCP, OVP и т.д. некоторые пользователи даже не обращают внимание, и очень зря. Каждая из таких аббревиатур говорит о наличии в блоке питания той или иной защиты.
OCP (Over Current Protection). Защита от перегрузки по току. При перегрузке по силе тока (А, Амперы) блок выключается и остаётся в таком состоянии до получения сигнала на включение или до полного обесточивания. OCP обязательна устанавливается на линиях +3.3 В, +5 В, +12 В, -12 В, +5 В дежурного напряжения (VSB). Порог срабатывания защиты OCP – 130-150% от нормы.
OVP, UVP (Over Voltage Protection, Under Voltage Protection). Защита от повышенного и пониженного напряжения (Over Voltage Protection – OVP и Under Voltage Protection – UVP). В компьютере напряжение не должно превышать определённые значения (минимальный и максимальный уровень). Защита срабатывает при превышении определенных уровней в схеме источника, причём конкретные значения зависят от типа используемой схемы. Порог срабатывания – 110-130%.
OTP (Over Temperature Protection). Защита от перегрева. Здесь все просто – основная задача, не позволить блоку питания перегреться. Как правило критическим значением температуры для компонентов БП считается отметка в 70-80 градусов, хотя отдельные компоненты могут работать и при 120 градусах. При перегреве – блок питания отключается.
SCP (Short Curcuit Protection). Защита от короткого замыкания является обязательной для всех блоков питания, проверяется кратковременным подключением силовой шины между каналами и землей блока питания.
OPP (Over Power Protection). Защита от перегрузки по мощности отключит БП в том случае, если система потребляет больше мощности, чем может выдать БП. Качественные блоки питания способны работать некоторое время при превышении нагрузки, но на постоянной основе такой эксплуатации лучше не допускать.
BOP (Brown Out Protection). Защита от падения напряжения предотвращает повреждение блока питания из-за внезапного падения напряжения, вызванного нестабильностью электрической сети.
Компоненты
Среди компонентов блоков питания внимание нужно уделять нескольким группам: конденсаторам, корректору мощности и контроллерам.
Корректор мощности (PFC)
Один из самых главных узлов любого блока питания – корректор мощности. Как мы знаем из курса школьной физики – мощность бывает активная и реактивная. Активная – полезная, передаваемая в нагрузку, а реактивная – бесполезная, вызывает нагрев.
Сегодня блоки питания оснащаются двумя типами PFC – активным (APFC) или пассивным.
Пассивный корректор мощности – это просто большой дроссель.
Активный корректор мощности – устроен намного сложнее, что приводит к удорожанию блоков питания, поэтому и стоит он не везде. А нужен он для того чтобы свести к минимуму выход реактивной мощности. Если не углубляться в дебри схем и электрики, то активный корректор мощности сводит к минимуму «броски» тока при работе блока питания по нагрузкой, которые могут возникать вследствие необходимости перезарядки конденсаторов, на которую требуется время.
Конденсаторы
В целом в компьютерах используется несколько типов конденсаторов – электролитические и полимерные. Электролитические конденсаторы – это более дешевая группа компонентов. Обычно они используются в блоках питания невысокого класса, .т.к. производитель хочет сэкономить. Из явных минусов у них можно отметить низкую долговечность, высокий шанс выхода из строя, невысокие рабочие температуры.
У полимерных конденсаторов таких недостатков нет. Их срок службы в разы дольше, чем у полимерных, они работают стабильнее и ровнее. Поэтому в хороших блоках питания используются только полимерные конденсаторы. Простые конденсаторы попросту не позволят производителям давать на свои блоки питания гарантию больше двух-трех лет.
Цифровое управление
Цифровые контроллеры в блоках питания осуществляют цифровой мониторинг и управление основными функциями блока питания. Это позволяет более точно регулировать параметры блока питания, что приводит к повышению стабильности и эффективности.
Контроллеры могут мониторить и управлять следующими узлами блока питания: активным корректором коэффициента мощности (АРРС), резонансным преобразователем, синхронным выпрямителем (5П), схемами регулировки напряжений и защиты.
Наличие цифровых контроллеров – показатель высокой надежности и эффективности блока питания. Если в блоке питания есть цифровое управление – можете смело брать.
Мы разобрали главные узлы блоков питания, но также есть и транзисторы и еще много чего, они тоже важны. Однако, как показывает наша многолетняя практика, если производитель использует качественные компоненты, то они все качественные, а не отдельные узлы. Никто не будет ставить дорогой цифровой контроллер к дешевому транзистору и конденсаторам.
Так как выбрать блок питания?
Выше мы описали основные параметры, показатели и компоненты на которые стоит обращать внимание при выборе блока питания. Сейчас, мы подведем краткий итог.
Чтобы выбрать хороший блок питания, вам стоит сделать несколько шагов:
– определите необходимую мощность БП;
– зная компоненты своего будущего ПК, определите сколько тех или иных разъемов вам нужно;
– обратите внимание на наличие сертификата 80 PLUS и его уровень;
– попытайтесь найти информацию о компонентах интересующего вас блока питания.
Да-да, именно попытайтесь, далек не все производители делятся секретами, да и обзоры есть не на все модели. Так что если производитель открыто указывает компоненты, используемые в блоке питания – это хороший знак. Тем более, что теперь вы знаете, на какие узлы блока питания нужно обращать внимание.
– Выбросьте из своей головы мысли об экономии, поверьте, лучше переплатить за блок питания и докупить жесткий диск через месяц, чем остаться без компьютера из-за плохого БП через пол года.
