Некоторые из первых изображений кристаллов и аннотаций процессора Intel Core Ultra 200V “Lunar Lake” появились в сети благодаря снимкам кристаллов от GeenWens и Kurnalsalts в Twitter. Не забудьте ознакомиться с нашей статьей Lunar Lake Technical Deep-dive, чтобы узнать основные отличия Lunar Lake от “Meteor Lake.”

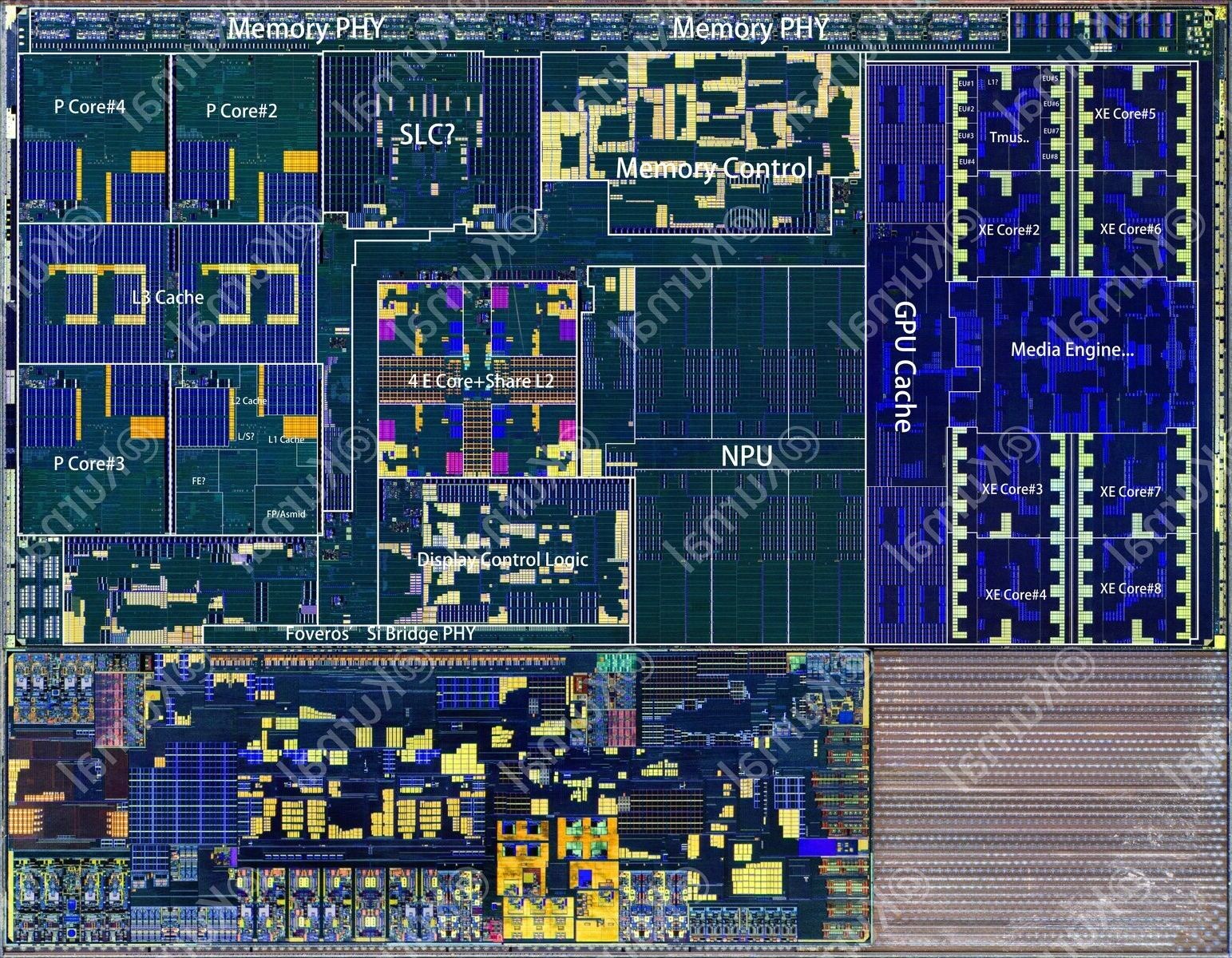

Оба процессора основаны на чиплетах, но Lunar Lake немного изменяет концепцию. Все логические блоки процессора — ЦП, iGPU и NPU — расположены в централизованном Compute tile, который построен по техпроцессу TSMC 3 нм, в то время как все контроллеры ввода-вывода вынесены в Platform Controller tile, построенный по технологии TSMC 6 нм. Эти элементы располагаются на базе Foveros base tile, которая выполняет роль межслойного соединителя, облегчая высокоплотные микроскопические соединения между двумя плитами. Базовая плита располагается на стеклянной подложке, в которой также находятся сложенные LPDDR5X память для 16 ГБ или 32 ГБ системной памяти в упаковке. Аннотация Kurnalsalts дает хорошее представление о Compute tile. Самый поразительный аспект — это ЦП.
“Lunar Lake” оснащен гибридным ЦП с 4P+4E ядрами, но два типа ядер не делят последний уровень кеша и не объединены в кольцевую шину, в отличие от Compute tile в “Meteor Lake.” Четыре P-ядер “Lion Cove” имеют по 2,5 МБ выделенного L2 кеша и общий кэш L3 объемом 12 МБ. Четыре E-ядер “Skymont” не являются частью кольцевой шины, соединяющей четыре P-ядер, а физически отделены, как острова низкого энергопотребления E-ядер в “Meteor Lake.” Кластер E-ядер делит 4 МБ кэш-памяти L2 между четырьмя E-ядер. Этот кластер E-ядер напрямую подключен к коммутационной системе Compute tile. Контроллер памяти и PHY физически меньше, чем в “Meteor Lake,” так как он поддерживает только один тип памяти — LPDDR5X.
PHY дополнен 8 МБ кэш-памяти, которую Intel называет кэшем на стороне памяти. NPU занимает довольно большую часть центральной области Compute tile. Здесь вы можете увидеть его шесть NCE (нейронных вычислительных движков), централизованный глобальный контроль и scratchpad RAM. Рядом расположен iGPU Xe2 “Battlemage,” который вместе с его компонентами для отображения и медиа контроллерами занимает почти треть площади кристалла Compute tile. У него 8 ядер Xe2 и большой кэш-памяти L2, который эксклюзивен для iGPU. Рядом с контроллерами отображения находится мост Foveros, от которого Compute tile отправляет высокоплотные микроскопические соединения к PCH tile через базовую плиту. 6-нм Platform Controller tile не аннотирован, но в нем находятся контроллеры USB, PHY дисплея, корневой комплекс PCIe и различные другие платформенные I/O.
