AMD в ходе сессии вопросов и ответов с прессой, посвященной архитектуре, подтвердила, что ядра “Zen 5” и “Zen 5c” в кремнии “Strix Point” имеют только 256-битные FPU, в отличие от ядер “Zen 5” в настольных процессорах “Granite Ridge” Ryzen 9000. “Zen 5c, используемый в Strix, имеет 256-битную шину данных, и то же самое относится к Zen 5, используемому в Strix”, – сказал Майк Кларк, корпоративный стипендиат AMD и главный архитектор ядер “Zen”.
“Таким образом, нет никакой разницы, когда вы переходите [миграция потоков между комплексами Zen 5 и Zen 5c] в векторной пропускной способности”, – добавил он. Похоже, что AMD не отключала физически доступную функцию, а вместо этого разработала вариант ядер “Zen 5” и “Zen 5c”, которые физически лишены 512-битной шины данных. “И вы получаете преимущество в площади, чтобы иметь возможность немного больше масштабироваться”, – продолжил Кларк.
Это говорит о том, что ядра “Zen 5” и “Zen 5c” в “Strix Point” физически меньше, чем те, которые используются в 4-нанометровом 8-ядерном CCD “Eldora”, который присутствует в “Granite Ridge” и некоторых ключевых моделях предстоящих серверных процессоров EPYC 5-го поколения “Turin”. Одним из главных достоинств микроархитектуры “Zen 5” является ее блок с плавающей запятой, который поддерживает AVX512 с полной 512-битной шиной данных. Для сравнения, “Zen 4” предыдущего поколения обрабатывал AVX512 с использованием 256-битного FPU с двойной пропускной способностью. Новый 512-битный FPU, в зависимости от конкретной нагрузки и других факторов, примерно на 20-40% быстрее, чем “Zen 4” при работе с 512-битными вычислениями с плавающей запятой.
Именно поэтому от “Zen 5” ожидается значительный прирост производительности в задачах AI-вывода, а также в бенчмарках, использующих AVX512. Нам не ясно, как отсутствие 512-битного FPU влияет на производительность инструкций, связанных с ускорением AI, так как “Strix Point” в основном предназначена для AI-компьютеров с поддержкой Microsoft Copilot+. Возможно, AVX512 и AVX-VNNI выполняются на 256-битной шине данных с двойной пропускной способностью, подобно тому, как это делается в “Zen 4”. Это решение может быть выгодным с точки зрения производительности/ватт, что актуально для мобильных платформ.
Самое важное:

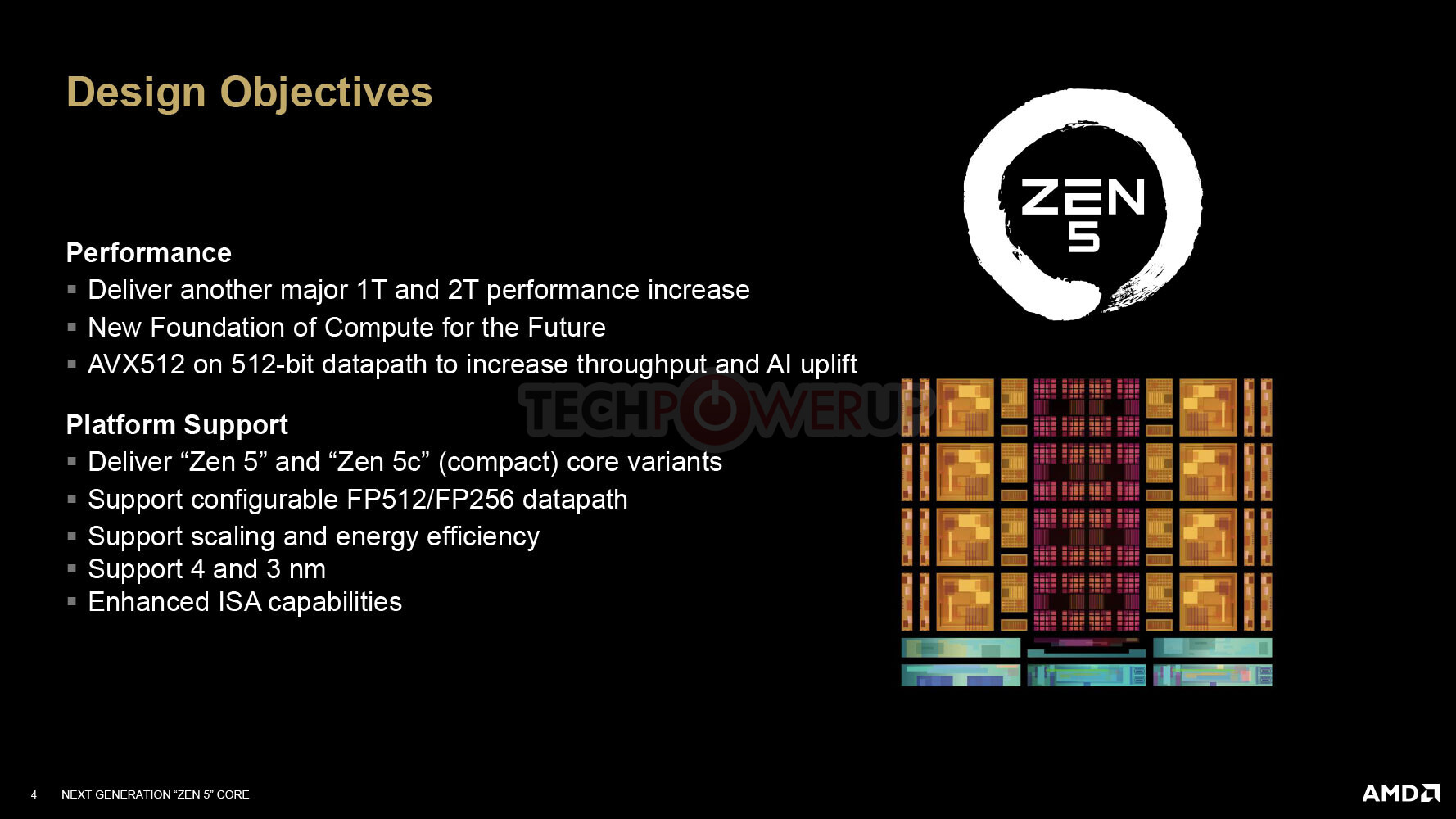

* Ядра “Zen 5” и “Zen 5c” в SoC “Strix Point” имеют 256-битные FPU, в отличие от ядер “Zen 5” в настольных процессорах “Granite Ridge” Ryzen 9000, где используются 512-битные FPU.
* AMD не отключает физически доступную функцию, а вместо этого разработала варианты ядер “Zen 5” и “Zen 5c” с 256-битными FPU.
* Это решение позволяет AMD уменьшить размер ядер, что важно для мобильных платформ.
* “Zen 5” в “Granite Ridge” отличается 512-битным FPU, что позволяет ему работать с AVX512 с максимальной эффективностью, повышая производительность в 20-40% по сравнению с “Zen 4” при работе с 512-битными вычислениями с плавающей запятой.
* Неясно, как отсутствие 512-битного FPU в “Strix Point” влияет на производительность при ускоренных вычислениях AI, так как эта платформа ориентирована на AI-компьютеры с поддержкой Microsoft Copilot+.
* Возможно, AVX512 и AVX-VNNI в “Strix Point” работают на 256-битной FPU с двойной пропускной способностью, как в “Zen 4”.
* Это решение может быть выгодным с точки зрения производительности/ватт, что актуально для мобильных платформ.
